কেন একক ডোর ওয়াল মাউন্ট করা বৈদ্যুতিক ঘের আধুনিক পাওয়ার ডিস্ট্রিবিউশনে গুরুত্বপূর্ণ

আধুনিক বিদ্যুত বণ্টন ব্যবস্থায় পরিবর্তনশীল বৈদ্যুতিক লোড, ক্রমবর্ধমানভাবে বিতরণ করা নিয়ন্ত্রণ সরঞ্জাম এবং নিরাপদ অপারেশন এবং রক্ষণাবেক্ষণের জন্য কঠোর প্রয়োজনীয়তাগুলিকে মিটমাট করতে হবে। বাণিজ্যিক ভবন, শিল্প সুবিধা, অবকাঠামো প্রকল্প এবং স্বয়ংক্রিয় উৎপাদন লাইন সবই বৈদ্যুতিক সরঞ্জামের উপর নির্ভর করে যা পরিষ্কারভাবে সংগঠিত বিন্যাসের মধ্যে ইনস্টল করা, অ্যাক্সেস করা এবং রক্ষণাবেক্ষণ করা যায়। এই সিস্টেমগুলি বিকশিত হওয়ার সাথে সাথে, ঘের নকশা বৈদ্যুতিক অবকাঠামো পরিকল্পনার একটি গুরুত্বপূর্ণ অংশ হিসাবে রয়ে গেছে।

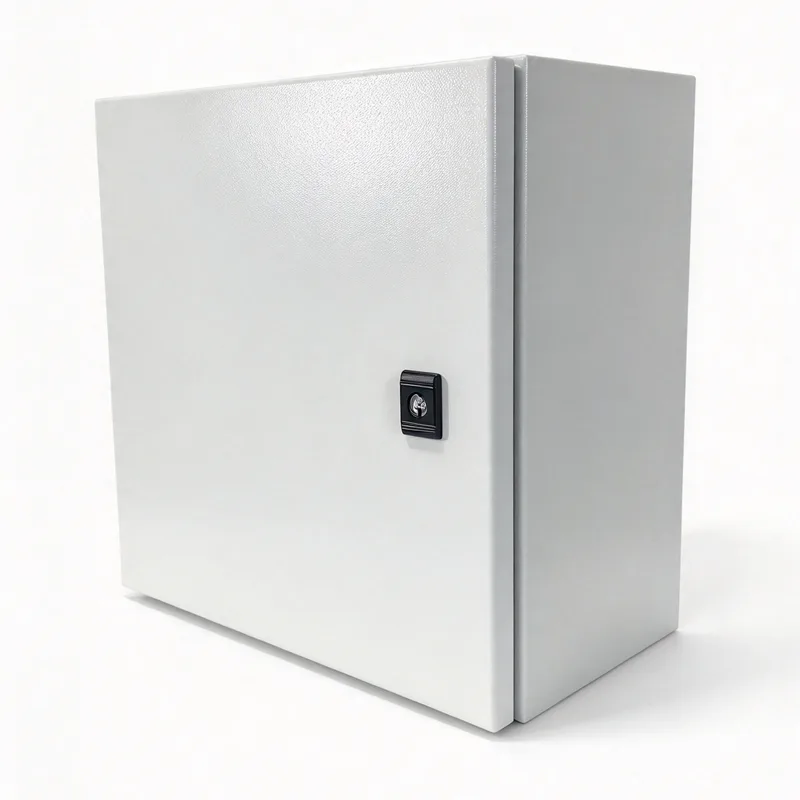

যদিও বৈদ্যুতিক ঘেরগুলিকে প্রায়শই সার্কিট ব্রেকার, কন্টাক্টর, টার্মিনাল ব্লক এবং কন্ট্রোল ডিভাইসের জন্য গৌণ হিসাবে বিবেচনা করা হয়, তবে তাদের গঠন সরাসরি সরঞ্জাম বিন্যাস, তারের অ্যাক্সেস, পরিবেশ সুরক্ষা এবং রক্ষণাবেক্ষণ পদ্ধতিকে প্রভাবিত করে। দএকক দরজা প্রাচীর মাউন্ট বৈদ্যুতিক ঘেরএকটি ঘের বিন্যাস ব্যবহার করা হয় যেখানে বৈদ্যুতিক উপাদানগুলির জন্য একটি বৃহত্তর ক্যাবিনেটের মেঝে-স্থানের চাহিদা ছাড়াই নিবেদিত আবাসনের প্রয়োজন হয়।

আধুনিক পাওয়ার ডিস্ট্রিবিউশনে প্রয়োজনীয়তা পরিবর্তন করা

পাওয়ার ডিস্ট্রিবিউশন আর কেন্দ্রীয় সরবরাহ বিন্দু থেকে ডাউনস্ট্রিম সার্কিটে বিদ্যুৎ সরবরাহের মধ্যে সীমাবদ্ধ নয়। অনেক ইনস্টলেশন এখন স্থানীয় বিতরণ বোর্ড, মোটর নিয়ন্ত্রণ, পর্যবেক্ষণ ডিভাইস, যোগাযোগ ইন্টারফেস, এবং অটোমেশন সরঞ্জাম অন্তর্ভুক্ত করে। এই উপাদানগুলি লোড ব্যবস্থাপনা, সরঞ্জাম পর্যবেক্ষণ, আলো নিয়ন্ত্রণ, এবং উত্পাদন-লাইন অপারেশনের মতো ফাংশনগুলিকে সমর্থন করে।

এই উন্নয়ন বৈদ্যুতিক সিস্টেম ডিজাইনারদের জন্য ব্যবহারিক চ্যালেঞ্জ তৈরি করে। তারের রাউটিং, তাপ অপচয়, পরিদর্শন এবং পরিষেবা দেওয়ার জন্য পর্যাপ্ত জায়গা রেখে উপলভ্য ইনস্টলেশন এলাকার মধ্যে সরঞ্জামগুলি অবশ্যই ফিট হতে হবে। একাধিক বৈদ্যুতিক নিয়ন্ত্রণ পয়েন্ট সহ সুবিধাগুলিতে, প্রতিটি ঘের স্থাপন তারের দৈর্ঘ্য, ইনস্টলেশন জটিলতা এবং রক্ষণাবেক্ষণের সময় অ্যাক্সেসকে প্রভাবিত করতে পারে।

ঘেরের পছন্দ তাই বিস্তৃত বিতরণ নকশার অংশ গঠন করে। ওয়াল-মাউন্ট করা ফরম্যাটগুলি নির্বাচিত স্থানীয় নিয়ন্ত্রণ এবং বিতরণ ব্যবস্থাগুলিকে মিটমাট করতে পারে যেখানে প্রাচীরের জায়গা পাওয়া যায় এবং সরঞ্জামগুলির জন্য একটি বড় মেঝে-স্ট্যান্ডিং ক্যাবিনেটের প্রয়োজন হয় না। তাদের উপযুক্ততা বৈদ্যুতিক সমাবেশ, উপাদান মাত্রা, ইনস্টলেশন পরিবেশ, এবং প্রযোজ্য নিরাপত্তা প্রয়োজনীয়তার উপর নির্ভর করে।

ওয়াল-মাউন্টেড ডিজাইন এবং স্পেস ইউটিলাইজেশন

মেঝে স্থান কারখানা, বাণিজ্যিক ভবন, ইউটিলিটি রুম, এবং সরঞ্জাম এলাকায় একটি মূল্যবান সম্পদ. অনেক অ্যাপ্লিকেশনের জন্য বড় ডিস্ট্রিবিউশন ক্যাবিনেটগুলি প্রয়োজনীয় থাকে, বিশেষ করে যেখানে উচ্চ সার্কিট ঘনত্ব বা উল্লেখযোগ্য বৈদ্যুতিক সরঞ্জামগুলির জন্য বৃহত্তর অভ্যন্তরীণ আয়তনের প্রয়োজন হয়। ছোট কন্ট্রোল অ্যাসেম্বলি, তবে, তারা যে সরঞ্জামগুলি পরিবেশন করে তার কাছাকাছি ইনস্টল করা যেতে পারে।

একটি প্রাচীর-মাউন্ট করা ঘের নির্বাচিত বৈদ্যুতিক উপাদানগুলিকে মেঝে থেকে দূরে রাখতে পারে এবং একটি সংজ্ঞায়িত ইনস্টলেশন পয়েন্ট স্থাপন করতে পারে। একটি উৎপাদন সুবিধায়, এই ব্যবস্থা স্থানীয় মেশিন নিয়ন্ত্রণ বা সহায়ক বিতরণ সরঞ্জামের জন্য উপযুক্ত হতে পারে। একটি বাণিজ্যিক ভবনে, এটি নির্দিষ্ট আলো নিয়ন্ত্রণ, পরিষেবা সার্কিট বা বিল্ডিং অটোমেশন উপাদান মিটমাট করতে পারে।

শুধুমাত্র স্থান সঞ্চয় সর্বোত্তম মাউন্ট বিন্যাস নির্ধারণ করে না। প্রাচীরের শক্তি, মাউন্টিং হার্ডওয়্যার, সরঞ্জামের ওজন, কেবল-প্রবেশের অবস্থান, দরজা খোলার ছাড়পত্র, এবং যোগ্য কর্মীদের জন্য অ্যাক্সেস সবই ইনস্টলেশন পরিকল্পনাকে প্রভাবিত করে। ঘেরটি অবশ্যই এমনভাবে স্থাপন করা উচিত যাতে এটি হাঁটার পথ, জরুরি রুট বা অন্যান্য বিল্ডিং পরিষেবাগুলিতে বাধা না দেয়।

ঘেরের কাঠামো বৈদ্যুতিক সংস্থাকে সমর্থন করে

একটি সুপরিকল্পিত বৈদ্যুতিক ইনস্টলেশন এর উপাদানগুলির জন্য পর্যাপ্ত স্থানের চেয়ে বেশি প্রয়োজন। সার্কিট ব্রেকার, টার্মিনাল ব্লক, রিলে, পাওয়ার সাপ্লাই এবং কন্ট্রোল ডিভাইসগুলির জন্য একটি সংগঠিত অভ্যন্তরীণ লেআউট প্রয়োজন যা নিরাপদ তারের এবং দক্ষ পরিদর্শনকে সমর্থন করে। দুর্বল কম্পোনেন্ট প্লেসমেন্ট সংযোগগুলিকে ট্রেস করা কঠিন করে তুলতে পারে এবং সমস্যা সমাধানের জন্য প্রয়োজনীয় সময় বাড়িয়ে তুলতে পারে।

একটি একক-দরজা কনফিগারেশন ঘেরের অভ্যন্তরে একটি প্রাথমিক অ্যাক্সেস খোলার ব্যবস্থা করে। এই ব্যবস্থাটি কমপ্যাক্ট ইনস্টলেশনের অভ্যন্তরীণ উপাদানগুলিতে অ্যাক্সেস সহজ করতে পারে, বিশেষ করে যেখানে সরঞ্জাম বিন্যাস তুলনামূলকভাবে সহজবোধ্য। কব্জা অবস্থান, দরজার দোলনা, লক করার ব্যবস্থা, মাউন্টিং-প্লেটের মাত্রা এবং ব্যবহারযোগ্য অভ্যন্তরীণ গভীরতা সমস্ত উপলব্ধ স্থানটি কতটা কার্যকরভাবে ব্যবহার করা যেতে পারে তা প্রভাবিত করে।

দএকক দরজা প্রাচীর মাউন্ট বৈদ্যুতিক ঘেরনির্বাচিত বৈদ্যুতিক সমাবেশগুলির জন্য একটি ভৌত ​​আবাসন হিসাবে পরিবেশন করতে পারে, তবে এর অভ্যন্তরীণ ক্ষমতা অবশ্যই ইনস্টল করা সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ হতে হবে। ডিজাইনারদের তারের বাঁক ব্যাসার্ধ, তারের নালী, টার্মিনাল অ্যাক্সেস, কন্ডাক্টর সেগ্রিগেশন, গ্রাউন্ডিং সংযোগ এবং ভবিষ্যতের রক্ষণাবেক্ষণের জন্য স্থানের জন্য অ্যাকাউন্ট করতে হবে। একটি কমপ্যাক্ট বাহ্যিক একটি অভ্যন্তরীণ ভিড় করা উচিত নয়।

বৈদ্যুতিক নিরাপত্তা সম্পূর্ণ ইনস্টলেশনের উপর নির্ভর করে

বৈদ্যুতিক নিরাপত্তা উপাদান, প্রতিরক্ষামূলক ডিভাইস, ঘের নির্মাণ, ইনস্টলেশন পদ্ধতি এবং অপারেটিং পদ্ধতির সমন্বয় দ্বারা নির্ধারিত হয়। একটি ঘের আশেপাশের পরিবেশ থেকে বৈদ্যুতিক সরঞ্জামগুলিকে আলাদা করতে সহায়তা করে এবং সঠিকভাবে ডিজাইন এবং ইনস্টল করা হলে দুর্ঘটনাজনিত যোগাযোগের এক্সপোজার কমাতে পারে। যাইহোক, ঘেরটি নিজেই প্রতিটি বৈদ্যুতিক বা পরিবেশগত বিপদের বিরুদ্ধে সম্পূর্ণ সুরক্ষা প্রদান করে না।

ধুলো এবং জল প্রবেশের বিরুদ্ধে সুরক্ষা বিশেষভাবে প্রাসঙ্গিক যেখানে বৈদ্যুতিক সরঞ্জামগুলি কর্মশালা, প্ল্যান্ট রুম, পরিষেবা করিডোর বা আউটডোর অবস্থানগুলিতে কাজ করে৷ প্রয়োজনীয় প্রবেশ সুরক্ষা রেটিং ইনস্টলেশন শর্ত এবং এক্সপোজার স্তরের উপর নির্ভর করে। ডোর সিল, তারের গ্রন্থি, প্রবেশের খোলা, ফাস্টেনার এবং সমাবেশের কারিগর সম্পূর্ণ ইনস্টলেশন দ্বারা অর্জিত সুরক্ষাকে প্রভাবিত করতে পারে।

গ্রাউন্ডিং এবং বন্ধন ব্যবস্থা অবশ্যই ঘের নির্মাণ এবং প্রযোজ্য বৈদ্যুতিক প্রয়োজনীয়তার জন্য উপযুক্ত হতে হবে। ধাতব ঘেরের বৈদ্যুতিক ধারাবাহিকতা বজায় রাখার জন্য প্রতিরক্ষামূলক বন্ধনের প্রয়োজন হতে পারে, যখন অন্যান্য নির্মাণ সামগ্রীর বিভিন্ন নকশা বিবেচনা রয়েছে। ওভারকারেন্ট সুরক্ষা, কন্ডাকটর সাইজিং, নিরোধক, কাজের ছাড়পত্র এবং নিরাপদ বিচ্ছিন্নতা সামগ্রিক সিস্টেমের অপরিহার্য অংশ।

কমপ্যাক্ট ডিস্ট্রিবিউশন অ্যাসেম্বলিতে তাপ ব্যবস্থাপনা

বৈদ্যুতিক সিস্টেমগুলি আরও কমপ্যাক্ট হওয়ার সাথে সাথে তাপ ব্যবস্থাপনা একটি ক্রমবর্ধমান গুরুত্বপূর্ণ নকশা বিবেচনায় পরিণত হয়। সার্কিট সুরক্ষা ডিভাইস, স্যুইচিং উপাদান, ট্রান্সফরমার, পাওয়ার সাপ্লাই এবং অন্যান্য যন্ত্রপাতি অপারেশন চলাকালীন তাপ উৎপন্ন করতে পারে। যখন বেশ কয়েকটি ডিভাইস একটি সীমাবদ্ধ ঘের ভলিউমের মধ্যে কাজ করে, তখন জমে থাকা তাপ অভ্যন্তরীণ তাপমাত্রা বাড়াতে পারে।

অত্যধিক তাপমাত্রা উপাদান কর্মক্ষমতা, অপারেটিং জীবন, এবং সংবেদনশীল ইলেকট্রনিক সরঞ্জামের স্থায়িত্ব প্রভাবিত করতে পারে। তাপীয় পরিকল্পনার জন্য প্রত্যাশিত বৈদ্যুতিক লোড, উপাদানের ক্ষতি, পরিবেষ্টিত তাপমাত্রা, ঘেরের মাত্রা, মাউন্টিং অবস্থান এবং উপলব্ধ তাপ-অপচয় পথ বিবেচনা করা উচিত।

বায়ুচলাচল খোলা উপযুক্ত পরিবেশে তাপ পরিচালনা করতে সাহায্য করতে পারে, তবে তারা ধুলো এবং আর্দ্রতার বিরুদ্ধে সুরক্ষাকেও প্রভাবিত করতে পারে। যেখানে পরিবেশগত সুরক্ষা বজায় রাখতে হবে, বিকল্প তাপ ব্যবস্থাপনা পদ্ধতির প্রয়োজন হতে পারে। উপযুক্ত নকশা শুধুমাত্র ঘের বিন্যাসের উপর নির্ভর না করে ইনস্টল করা উপাদান এবং অপারেটিং অবস্থার উপর নির্ভর করে।

রক্ষণাবেক্ষণ অ্যাক্সেস এবং দীর্ঘমেয়াদী অপারেশনাল দক্ষতা

রক্ষণাবেক্ষণের প্রয়োজনীয়তা প্রায়শই প্রারম্ভিক ইনস্টলেশন খরচ বা পদচিহ্নের মতো ঘের নির্বাচনকে প্রভাবিত করে। বৈদ্যুতিক প্রযুক্তিবিদদের সার্কিট সনাক্ত করতে হবে, সংযোগগুলি পরিদর্শন করতে হবে, উপাদানগুলি প্রতিস্থাপন করতে হবে এবং অপ্রয়োজনীয় বাধা ছাড়াই ত্রুটিগুলি তদন্ত করতে হবে। একটি অ্যাক্সেসযোগ্য ঘের লেআউট এই কাজগুলিকে সমর্থন করতে পারে এবং পৃথক ডিভাইসগুলি সনাক্ত করতে ব্যয় করা সময় কমাতে পারে।

পরিষ্কার লেবেল, আপডেট সার্কিট সময়সূচী, তারের ডায়াগ্রাম, এবং ধারাবাহিক টার্মিনাল সনাক্তকরণ প্রতিটি আকারের ইনস্টলেশন জুড়ে গুরুত্বপূর্ণ। এই অনুশীলনগুলি বিশেষভাবে মূল্যবান হয়ে ওঠে এমন সুবিধাগুলিতে যেখানে বৈদ্যুতিক সিস্টেমগুলি বিভিন্ন দল দ্বারা রক্ষণাবেক্ষণ করা হয় বা বেশ কয়েক বছর ধরে পরিবর্তিত হয়। সংগঠিত অভ্যন্তরীণ ওয়্যারিং প্রযুক্তিবিদদের আগত সরবরাহ, প্রতিরক্ষামূলক ডিভাইস, নিয়ন্ত্রণ সার্কিট এবং সংযুক্ত সরঞ্জামের মধ্যে সম্পর্ক বুঝতে সহায়তা করে।

দএকক দরজা প্রাচীর মাউন্ট বৈদ্যুতিক ঘেররুটিন অ্যাক্সেস সমর্থন করতে পারে যেখানে এর অবস্থান এবং অভ্যন্তরীণ বিন্যাস দরজাটি সম্পূর্ণরূপে খোলার অনুমতি দেয় এবং ইনস্টল করা সরঞ্জাম নিরাপদে পৌঁছাতে পারে। রক্ষণাবেক্ষণ পরিকল্পনায় পর্যাপ্ত কাজের ছাড়পত্র, উপযুক্ত বিচ্ছিন্নকরণ পদ্ধতি এবং একটি বিন্যাস অন্তর্ভুক্ত করা উচিত যা অসংলগ্ন ওয়্যারিংকে বিরক্ত না করে পরিদর্শনের অনুমতি দেয়।

নিম্ন-ভোল্টেজ বিতরণে মান এবং যাচাইকরণ

লো-ভোল্টেজ ডিস্ট্রিবিউশন অ্যাসেম্বলিগুলি প্রযুক্তিগত এবং সুরক্ষা প্রয়োজনীয়তার বিষয় যা তাদের উদ্দেশ্যযুক্ত ব্যবহার, কনফিগারেশন এবং ইনস্টলেশন অবস্থানের সাথে পরিবর্তিত হয়। IEC 61439 সিরিজ কম-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার সমাবেশগুলিকে সম্বোধন করে, যার মধ্যে নির্মাণ, প্রযুক্তিগত বৈশিষ্ট্য এবং যাচাইকরণ সম্পর্কিত প্রয়োজনীয়তা রয়েছে৷ IEC 61439-1 সাধারণ নিয়মগুলি প্রদান করে, যখন অন্যান্য অংশগুলি নির্দিষ্ট সমাবেশের ধরন এবং অ্যাপ্লিকেশনগুলিকে সম্বোধন করে।

একটি খালি ঘের এবং একটি সম্পূর্ণ বৈদ্যুতিক সমাবেশ একটি সম্মতি দৃষ্টিকোণ থেকে সমতুল্য নয়। সামঞ্জস্য প্রাসঙ্গিক পণ্যের বিভাগ, ইনস্টল করা উপাদান, সমাবেশ নকশা এবং প্রযোজ্য যাচাইকরণ পদ্ধতির উপর নির্ভর করে। একটি আবাসন সম্পূর্ণ বন্টন ব্যবস্থার জন্য সম্মতি প্রতিষ্ঠার জন্য অনুমান করা উচিত নয় শুধুমাত্র কারণ এটি বৈদ্যুতিক সরঞ্জাম মিটমাট করে।

ডিজাইন ডকুমেন্টেশন, উপাদান রেটিং, তাপমাত্রা বৃদ্ধি বিবেচনা, প্রতিরক্ষামূলক ব্যবস্থা, এবং ইনস্টলেশন নির্দেশাবলী সব একটি সঠিকভাবে প্রকৌশলী সমাবেশে অবদান রাখে। স্থানীয় বৈদ্যুতিক কোড এবং প্রকল্পের স্পেসিফিকেশন অতিরিক্ত প্রয়োজনীয়তা প্রবর্তন করতে পারে, বিশেষ করে শিল্প সুবিধা, পাবলিক বিল্ডিং এবং বিশেষায়িত অবকাঠামোতে।

ওয়াল-মাউন্ট করা ঘেরের ক্রমাগত ভূমিকা

আধুনিক বিদ্যুত বন্টন কেন্দ্রীভূত সরবরাহের সরঞ্জামগুলিকে লোড এবং সিস্টেমগুলির কাছাকাছি অবস্থিত ছোট সমাবেশগুলির সাথে একত্রিত করে। এই ব্যবস্থা স্থানীয় নিয়ন্ত্রণ এবং সমর্থনকারী সার্কিটগুলির সংগঠনকে উন্নত করতে পারে, তবে শর্ত থাকে যে প্রতিটি ইনস্টলেশন তার বৈদ্যুতিক প্রয়োজনীয়তা এবং অপারেটিং পরিবেশের উপর ভিত্তি করে ডিজাইন করা হয়েছে।

দএকক দরজা প্রাচীর মাউন্ট বৈদ্যুতিক ঘেরপ্রাসঙ্গিক থাকে যেখানে একটি কমপ্যাক্ট, অ্যাক্সেসযোগ্য আবাসন উদ্দিষ্ট সরঞ্জামের জন্য উপযুক্ত। এর ভূমিকা প্রযুক্তিগত পরিবর্তে ব্যবহারিক: এটি একটি বৃহত্তর বিতরণ আর্কিটেকচারের মধ্যে নির্বাচিত বৈদ্যুতিক উপাদানগুলিকে সংগঠিত এবং সুরক্ষার জন্য একটি শারীরিক কাঠামো প্রদান করে।

বৈদ্যুতিক অবকাঠামোর বিকাশ অব্যাহত থাকায়, ঘের নির্বাচন বেশ কয়েকটি মৌলিক প্রকৌশল অগ্রাধিকারের সাথে সংযুক্ত থাকবে: স্থানের দক্ষ ব্যবহার, নিরাপদ অ্যাক্সেস, উপযুক্ত পরিবেশগত সুরক্ষা, তাপ কার্যক্ষমতা, পরিষ্কার তারের সংস্থান এবং রক্ষণাবেক্ষণযোগ্যতা। এই কারণগুলি একটি ঘের বিন্যাস একটি নির্দিষ্ট ইনস্টলেশনের সাথে খাপ খায় কিনা এবং সম্পূর্ণ বৈদ্যুতিক সিস্টেমটি তার পরিষেবা জীবনের উপর কতটা কার্যকরভাবে পরিচালিত হতে পারে তা নির্ধারণ করতে সহায়তা করে।
