XL-21 কম ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট

XL-21 কম ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট শ্যাংমিং, একটি চীনা প্রস্তুতকারক দ্বারা সরবরাহ করা হয়। মাসিক 3,000 ইউনিটের বেশি উত্পাদন ক্ষমতা সহ আমাদের সম্পূর্ণ উত্পাদন ক্ষমতা রয়েছে। আমরা কাস্টম অঙ্কন, উপাদান সংগ্রহ, এবং কারখানা পরীক্ষা সমর্থন করি। আপনি একটি সমাধান বিকাশ শুরু করতে যে কোনো সময় আমাদের সাথে যোগাযোগ করতে স্বাগত জানাই.

পণ্যের কাঠামো

XL-21 লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটে একটি সম্পূর্ণ আবদ্ধ, স্থির এবং উল্লম্বভাবে বিভাজিত কাঠামোগত নকশা রয়েছে, যা সরলতা, নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণের সহজতাকে অগ্রাধিকার দেয়।

1. মন্ত্রিসভা বহি

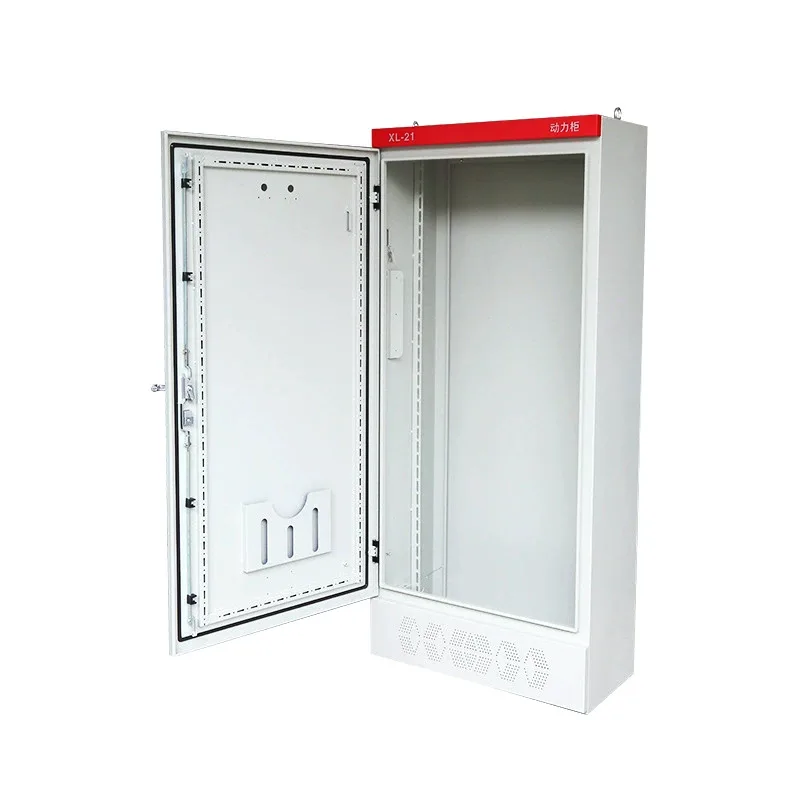

XL-21 ক্যাবিনেটটি কোল্ড-রোল্ড স্টিল শীট, বাঁকানো এবং ঢালাই দিয়ে তৈরি করা হয়েছে, যা ভারী সার্কিট ব্রেকার এবং বাসবারগুলিকে সমর্থন করার জন্য যথেষ্ট অনমনীয়তা প্রদান করে। প্রতিরক্ষামূলক দরজা হল একটি একক খোলার নকশা যার খোলার কোণ 110°-এর বেশি। পলিউরেথেন সিলিং স্ট্রিপগুলি ধুলোরোধী কর্মক্ষমতা বাড়াতে দরজার প্রান্তের চারপাশে লাগানো হয়।

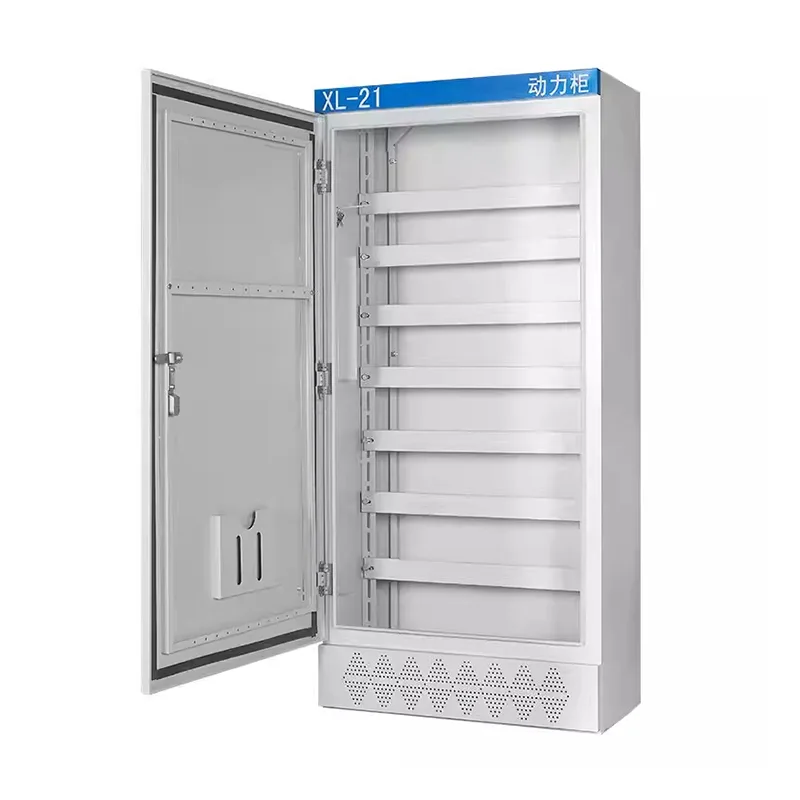

অভ্যন্তরীণ দিকগুলিতে ছিদ্রযুক্ত উল্লম্ব প্রোফাইল রয়েছে, যা উপাদানের মাত্রা অনুসারে বিম এবং মাউন্ট প্লেটগুলির সমন্বয় সাধন করে।

2. অভ্যন্তরীণ বিন্যাস

যদিও XL-21 একটি একক, সমন্বিত স্থান, এটি বেশ কয়েকটি কার্যকরী এলাকায় বিভক্ত:

শীর্ষ বাসবার এলাকা: প্রধান আগত বাসবার ক্যাবিনেটের শীর্ষে অবস্থিত, ইনসুলেটর দিয়ে সুরক্ষিত এবং তামার বাসবারগুলির অনুভূমিক বা উল্লম্ব এক্সটেনশন সমর্থন করে।

কেন্দ্রীয় উপাদান এলাকা: এটি মূল এলাকা, সংযোগ বিচ্ছিন্ন সুইচ, সার্কিট ব্রেকার, কন্টাক্টর, তাপীয় রিলে ইত্যাদি ইনস্টল করতে ব্যবহৃত হয়।

বটম ওয়্যারিং এরিয়া: ক্যাবল এন্ট্রির জন্য নীচে পর্যাপ্ত জায়গা দেওয়া হয়েছে এবং ডেডিকেটেড নিউট্রাল এবং গ্রাউন্ড বাসবার অন্তর্ভুক্ত করা হয়েছে।

3. নীচে এবং কেবল ইন/আউট ডিজাইন

ডিস্ট্রিবিউশন ক্যাবিনেটের নীচে একটি বড়, অপসারণযোগ্য প্যানেল রয়েছে যা তারের সংখ্যার উপর ভিত্তি করে খোলার সাথে কাস্টমাইজ করা যেতে পারে এবং তারের চাদরের সাথে ব্যবহার করা যেতে পারে।

একটি 50-100 মিমি উচ্চ চ্যানেলের ইস্পাত বেস মাটি থেকে ক্যাবিনেটের উচ্চতা বাড়ানোর জন্য লাগানো যেতে পারে, আর্দ্রতা সুরক্ষা প্রদান করে এবং ফর্কলিফ্ট পরিচালনার সুবিধা প্রদান করে।

পণ্যের সুবিধা

1. ব্যাপক আবেদন

XL-21 লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের একটি ক্লাসিক লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের কাঠামো রয়েছে। এর পরিপক্ক প্রযুক্তি এবং উচ্চ মানককরণ এটিকে কারখানা, নির্মাণ প্রকল্প এবং মিউনিসিপ্যাল ​​প্রকল্পে ব্যাপকভাবে ব্যবহার করেছে, যার নির্ভরযোগ্যতা দীর্ঘ সময়ের জন্য প্রমাণিত হয়েছে।

2. পাওয়ার লোড বিতরণের জন্য উপযুক্ত

একজন পেশাদার প্রস্তুতকারক হিসাবে, শাংমিং মোটর, পাম্প, ফ্যান এবং অন্যান্য পাওয়ার সরঞ্জামের জন্য পাওয়ার সাপ্লাই সিস্টেম ডিজাইন করে। পণ্যের চমৎকার বর্তমান বহন ক্ষমতা আছে, ক্রমাগত কাজ করতে পারে, এবং উচ্চ-লোড অ্যাপ্লিকেশনের চাহিদা পূরণ করতে পারে।

3. মজবুত এবং টেকসই

কার্বন ইস্পাত, গ্যালভানাইজড স্টিল এবং স্টেইনলেস স্টিল সহ বেশ কিছু উপকরণ পাওয়া যায়। ব্যবহৃত উপাদান নির্বিশেষে, ক্যাবিনেটের কাঠামোগত নকশা যথেষ্ট শক্তি এবং প্রভাব প্রতিরোধের নিশ্চিত করে, এটি শিল্প পরিবেশে দীর্ঘমেয়াদী ব্যবহারের জন্য উপযুক্ত করে তোলে।

4. সুবিধাজনক রক্ষণাবেক্ষণ

পাওয়ার ক্যাবিনেটের অভ্যন্তরীণ বৈদ্যুতিক উপাদানগুলি পরিষ্কার সার্কিটগুলির সাথে পদ্ধতিগতভাবে সাজানো হয়। এটিতে একটি একক ডানদিকের দরজা রয়েছে, ছুরির সুইচ অপারেটিং হ্যান্ডেলটি ক্যাবিনেটের সামনের ডানদিকের কলামে অবস্থিত। পরিমাপ যন্ত্র এবং সিগন্যাল পাওয়ার সাপ্লাই দরজায় মাউন্ট করা হয়, সহজ পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য দরজা খোলা থাকলে সম্পূর্ণ এক্সপোজার প্রদান করে।

5. শক্তিশালী সামঞ্জস্যতা

আমাদের XL-21 লো-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেট নমনীয়ভাবে মূলধারার বৈদ্যুতিক উপাদান যেমন সার্কিট ব্রেকার, কন্টাক্টর এবং থার্মাল রিলেগুলির সাথে কনফিগার করা যেতে পারে, বিভিন্ন প্রকল্পের প্রয়োজন মেটাতে বিভিন্ন নিয়ন্ত্রণ এবং সুরক্ষা স্কিমগুলির সাথে খাপ খাইয়ে নিতে পারে।

6. খরচ সুবিধা

ড্রয়ার ক্যাবিনেটের মতো জটিল কাঠামোর তুলনায়, XL-21 ডিস্ট্রিবিউশন ক্যাবিনেটের একটি সাধারণ কাঠামো এবং নিয়ন্ত্রণযোগ্য উত্পাদন খরচ রয়েছে, যা খরচ-কার্যকারিতা এবং স্থিতিশীলতার জন্য উচ্চ প্রয়োজনীয়তা সহ প্রকল্পগুলির জন্য এটি আদর্শ করে তোলে।

XL-21 ডিস্ট্রিবিউশন ক্যাবিনেটের জন্য ইনস্টলেশন পরিবেশের প্রয়োজনীয়তাগুলি কী কী?

এই XL-21 লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটটি প্রধানত তিন-ফেজ তিন-তার এবং তিন-ফেজ চার-তারের পাওয়ার সিস্টেমে 50Hz এর AC ফ্রিকোয়েন্সি এবং পাওয়ার এবং আলো বিতরণের জন্য 500V এর নীচে ভোল্টেজ সহ ব্যবহৃত হয়। আপনার প্রকল্প বা প্রকৃত ইনস্টলেশন শুরু করার আগে, আপনি ইনস্টলেশন পরিবেশ নির্ধারণ করতে পারেন। প্রস্তুতকারক হিসাবে, আমরা নিম্নলিখিত পরামর্শগুলি অফার করি:

1. পরিবেষ্টিত তাপমাত্রা

সাধারণ অপারেটিং তাপমাত্রা: -5℃ থেকে +40℃;

24 ঘন্টার মধ্যে গড় তাপমাত্রা: +35 ℃ এর বেশি নয়;

স্টোরেজ এবং পরিবহন তাপমাত্রা: -25℃ থেকে +55℃ (স্বল্পমেয়াদী);

দ্রষ্টব্য: উচ্চ-তাপমাত্রার পরিবেশে ইনস্টল করা হলে, উন্নত বায়ুচলাচল বা ডিরেটিং ডিজাইনের প্রয়োজন হয়।

2. উচ্চতা

ইনস্টলেশন উচ্চতা 2000 মিটারের কম বা সমান হতে হবে।

2000 মিটার উপরে, মান অনুযায়ী derating প্রয়োজন.

3. আপেক্ষিক আর্দ্রতা

একটি ইনস্টলেশন পরিবেষ্টিত তাপমাত্রা +40℃, আপেক্ষিক আর্দ্রতা ≤ 50% হতে হবে।

নিম্ন তাপমাত্রায় উচ্চ আর্দ্রতা অনুমোদিত।

4. ইনস্টলেশন অবস্থান

XL-21 পাওয়ার ক্যাবিনেট শুধুমাত্র ইনডোর ইনস্টলেশনের জন্য।

এটি ইনস্টল করা নিষিদ্ধ: ছায়াবিহীন বহিরঙ্গন অঞ্চল, বিস্ফোরক গ্যাস বা ধুলোযুক্ত বিপজ্জনক অবস্থান, অত্যন্ত ক্ষয়কারী পরিবেশ, বা গুরুতর ধুলো বা পরিবাহী ধূলিকণাযুক্ত এলাকা।

5. যান্ত্রিক এবং কম্পন শর্ত

ইনস্টলেশন পরিবেশ অবশ্যই গুরুতর কম্পন বা প্রভাব থেকে মুক্ত হতে হবে। কম্পন ফ্রিকোয়েন্সি ≤ 10 Hz, ত্বরণ ≤ 0.5g। বড় মোটর বা স্ট্যাম্পিং সরঞ্জামের সাথে একই প্ল্যাটফর্ম ভাগ করা এড়িয়ে ইনস্টলেশন ফাউন্ডেশন স্থিতিশীল হওয়া উচিত।

ইনস্টলেশনের পরে, ক্যাবিনেটটি অবশ্যই উল্লম্বভাবে রাখতে হবে, একটি উল্লম্ব কাত ≤ 5° সহ, অন্যথায় এটি অপারেটিং প্রক্রিয়ার জীবনকালকে প্রভাবিত করবে।

6. বায়ুচলাচল এবং তাপ অপচয় স্থান

ক্যাবিনেটের সামনে এবং পিছনে রক্ষণাবেক্ষণ অ্যাক্সেস প্রদান করা উচিত। সামনের অপারেটিং পৃষ্ঠটি ≥ 0.8m, 1.0m হওয়া উচিত প্রস্তাবিত৷ পিছনে রক্ষণাবেক্ষণের প্রয়োজন হলে, ≥ 0.8m প্রয়োজন। ক্যাবিনেটের শীর্ষটি সিলিং থেকে কমপক্ষে 0.5 মিটার হওয়া উচিত। যখন একাধিক ক্যাবিনেট পাশাপাশি সাজানো হয়, তখন তাদের মধ্যে কোন ফাঁকের প্রয়োজন হয় না; তারা সরাসরি একত্রিত করা যেতে পারে। যাইহোক, পুরো সারির উভয় প্রান্তে বায়ুচলাচল স্থান ছেড়ে দিতে হবে।

7. আগুন প্রতিরোধ এবং নিরাপত্তা প্রয়োজনীয়তা

ইনস্টলেশন এলাকা একটি অ দাহ্য কাঠামো হতে হবে। দাহ্য এবং বিস্ফোরক পদার্থ ইনস্টলেশন সাইটের 1 মিটারের মধ্যে সংরক্ষণ করা উচিত নয়।

মাটি সমতল এবং শুষ্ক হওয়া উচিত। পানি প্রবেশ রোধ করতে মাটি থেকে 100-200 মিমি উপরে একটি কংক্রিট ভিত্তি তৈরি করার পরামর্শ দেওয়া হয়।

8. ইলেক্ট্রোম্যাগনেটিক এনভায়রনমেন্ট

সেকেন্ডারি কন্ট্রোল সার্কিটের সাথে হস্তক্ষেপ রোধ করার জন্য ইনস্টলেশনের অবস্থানটি উচ্চ-পাওয়ার ফ্রিকোয়েন্সি রূপান্তরকারী এবং উচ্চ-ফ্রিকোয়েন্সি সরঞ্জাম থেকে দূরে হওয়া উচিত। শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ বিদ্যমান থাকলে, কন্ট্রোল লাইনের জন্য ঢালযুক্ত তারগুলি ব্যবহার করার এবং একটি পৃথক তারের ট্রেতে চালানোর পরামর্শ দেওয়া হয়।
