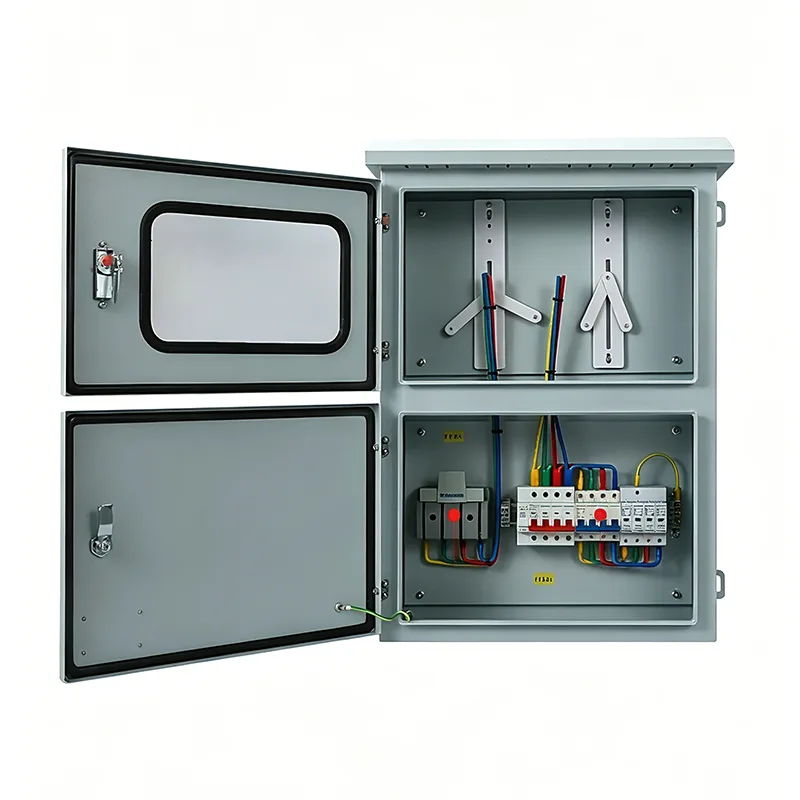

আউটডোর ফটোভোলটাইক গ্রিড-সংযুক্ত জংশন বক্স

আউটডোর ফটোভোলটাইক গ্রিড-সংযুক্ত জংশন বাক্সগুলি একটি ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমের ডিসি সাইড এবং ইনভার্টারের মধ্যে ব্যবহার করা হয়। আপনি একটি প্রতিযোগিতামূলক মূল্যে এই পণ্য কাস্টমাইজ করতে চান, আপনি Shangming চয়ন করতে পারেন, এবং আমরা আপনার বিশ্বস্ত সরবরাহকারী হয়ে যাবে.

মূল ফাংশন

বহিরঙ্গন ফটোভোলটাইক গ্রিড-সংযুক্ত জংশন বক্স সুরক্ষা, বিচ্ছিন্নতা এবং পর্যবেক্ষণকে একীভূত করে। আমরা কাস্টমাইজড সার্কিট নম্বর, ব্র্যান্ডেড উপাদান এবং বুদ্ধিমান ফাংশন সমর্থন করি। নির্দিষ্ট কনফিগারেশন সমাধান এবং উদ্ধৃতি জন্য, আমাদের সাথে যোগাযোগ করুন.

1. স্ট্রিং বাসিং এবং বর্তমান বিতরণ

পিভি পাওয়ার প্ল্যান্টগুলি সিরিজে সংযুক্ত একাধিক সৌর প্যানেল নিয়ে গঠিত। গ্রিড-সংযুক্ত জংশন বক্স একটি কনভার্জিং এবং শান্টিং সুরক্ষা ব্যবস্থা হিসাবে কাজ করে।

কনভারজিং ফাংশন: এটি ইনভার্টারে আউটপুট করার জন্য একাধিক স্ট্রিং থেকে ডিসি পাওয়ার সংগ্রহ করে, তারের সহজীকরণ করে এবং ডিসি তারের খরচ সাশ্রয় করে।

শান্টিং সুরক্ষা: প্রতিটি ইনপুট একটি স্বাধীন ডিসি ফিউজ দিয়ে সজ্জিত। যখন একটি স্ট্রিংয়ে একটি শর্ট সার্কিট ঘটে, তখন অন্য স্ট্রিংগুলির স্বাভাবিক বিদ্যুৎ উৎপাদনকে প্রভাবিত না করে ত্রুটিটি সেই শাখায় সীমাবদ্ধ থাকে।

2. বাজ এবং ঢেউ সুরক্ষা

যেহেতু ফটোভোলটাইক প্যানেলগুলি খোলা ছাদে বা মাটিতে ইনস্টল করা থাকে, তারা বজ্রপাতের জন্য অত্যন্ত সংবেদনশীল। জংশন বক্সের ভিতরে সংহত সার্জ প্রোটেক্টর লাইনের মধ্যে তাৎক্ষণিক উচ্চ ভোল্টেজ অনুভব করতে পারে এবং ন্যানোসেকেন্ডের মধ্যে ওভারভোল্টেজকে মাটিতে ফেলে দিতে পারে।

এটি বৈদ্যুতিন সংকেতের মেরু বদল করার আগে প্রতিরক্ষার প্রথম লাইন হিসাবে কাজ করে, প্ররোচিত বজ্রপাত প্রতিরোধ করে যা বৈদ্যুতিন সংকেতের মেরু বদল ইলেকট্রনিক উপাদানগুলিকে ক্ষতিগ্রস্ত করতে পারে।

3. নিরাপত্তা বিচ্ছিন্নতা এবং শারীরিক সংযোগ বিচ্ছিন্ন

ঘেরটি একটি উচ্চ-ভোল্টেজ ডিসি আইসোলেটিং সুইচ বা সার্কিট ব্রেকার দিয়ে সজ্জিত। যখন বৈদ্যুতিন সংকেতের মেরু বদল বা ডাউনস্ট্রিম সরঞ্জামগুলিতে রক্ষণাবেক্ষণের প্রয়োজন হয়, তখন ম্যানুয়ালি জংশন বক্সের সংযোগ বিচ্ছিন্ন করা নিশ্চিত করে যে রক্ষণাবেক্ষণের দিকটি সম্পূর্ণরূপে নিষ্ক্রিয় হয়েছে, কর্মীদের নিরাপত্তা রক্ষা করে৷

শ্যাংমিং-এর গ্রিড-সংযুক্ত ঘেরটি উচ্চ-কার্যকারিতা এবং নির্ভরযোগ্য, সিস্টেমটি চলাকালীন নিরাপদ কারেন্ট বাধার অনুমতি দেয়, বিপজ্জনক আর্ক তৈরি করতে বাধা দেয় যা আগুনের কারণ হতে পারে।

4. রিভার্স চার্জিং সুরক্ষা

সকালে, সন্ধ্যায় বা মেঘলা দিনে, বিভিন্ন স্ট্রিংয়ের আউটপুট ভোল্টেজ ভিন্ন হতে পারে। সুরক্ষা ছাড়া, উচ্চ ভোল্টেজ সহ স্ট্রিংগুলি নিম্ন ভোল্টেজ সহ স্ট্রিংগুলিতে কারেন্ট প্রবাহিত করতে পারে।

ঐচ্ছিক রিভার্স চার্জিং ডায়োড পাওয়া যায়, বৈদ্যুতিন সংকেতের মেরু বদল শুধুমাত্র একমুখীভাবে কারেন্ট প্রবাহ নিশ্চিত করে, রিভার্স কারেন্ট দ্বারা সৃষ্ট স্থানীয় অতিরিক্ত গরম বা এমনকি আগুন প্রতিরোধ করে।

5. পরিবেশগত সুরক্ষা এবং অবস্থা পর্যবেক্ষণ

যেহেতু এই পণ্যটি বাইরে ইনস্টল করা হবে, বৃষ্টির জলের ক্ষয় এবং UV বার্ধক্য রোধ করার জন্য ঘেরটির একটি IP65/IP66 সুরক্ষা রেটিং রয়েছে। অভ্যন্তরীণ নির্ভুলতা উপাদানগুলি পাওয়ার স্টেশনের 25 বছরের জীবনকাল জুড়ে নির্ভরযোগ্যভাবে কাজ করে।

ঐচ্ছিক বুদ্ধিমান পর্যবেক্ষণ ফাংশন বাস্তব সময়ে প্রতিটি স্ট্রিংয়ের বর্তমান, ভোল্টেজ এবং অভ্যন্তরীণ তাপমাত্রা নিরীক্ষণ করে এবং অস্বাভাবিক বিদ্যুৎ উৎপাদনের ক্ষেত্রে অবিলম্বে অ্যালার্ম দেয়।

কেন ফটোভোলটাইক গ্রিড-সংযুক্ত জংশন বক্সগুলি আউটডোর ব্যবহারের জন্য জলরোধী হতে হবে?

PV সিস্টেমগুলি সাধারণত ছাদে বা খোলা মাঠে ইনস্টল করা হয় এবং গ্রিড-সংযুক্ত জংশন বক্সগুলিকে অবশ্যই নিম্নলিখিত গুরুতর চ্যালেঞ্জগুলি সহ্য করতে হবে:

তাপমাত্রার চরম তারতম্য: গ্রীষ্মের তাপমাত্রা 70 ডিগ্রি সেলসিয়াসের উপরে পৌঁছতে পারে, যখন শীতের তাপমাত্রা -30 ডিগ্রি সেলসিয়াসে নেমে যেতে পারে।

UV বিকিরণ: সূর্যালোকের দীর্ঘমেয়াদী বহিরঙ্গন এক্সপোজারের জন্য UV স্থিতিশীলতা প্রয়োজন; অন্যথায়, তারা বার্ধক্য প্রবণ হয়.

আর্দ্রতা এবং ঘনীভবন: এগুলি অবশ্যই বৃষ্টিরোধী হতে হবে এবং অভ্যন্তরীণ ঘনত্ব নিষ্কাশন করতে এবং বৈদ্যুতিক উপাদানগুলিকে স্যাঁতসেঁতে হতে বাধা দেওয়ার জন্য একটি শ্বাস-প্রশ্বাসের ভালভ দিয়ে সজ্জিত হতে হবে।

অতএব, স্বাভাবিক ব্যবহারের জন্য এবং অপারেশন চলাকালীন ঘন ঘন রক্ষণাবেক্ষণ এড়াতে, স্থিতিশীল কর্মক্ষমতা এবং জীবনকাল বজায় রাখার জন্য, একটি বহিরঙ্গন জলরোধী নকশা অপরিহার্য।

অ্যাপ্লিকেশন পরিস্থিতি এবং কনফিগারেশন সুপারিশ

শ্যাংমিং-এর আউটডোর ফটোভোলটাইক গ্রিড-সংযুক্ত জংশন বক্সগুলি পুরো ফটোভোলটাইক শিল্প শৃঙ্খল জুড়ে ব্যবহার করা যেতে পারে, আবাসিক ছাদ থেকে বড় আকারের গ্রাউন্ড-মাউন্ট করা পাওয়ার স্টেশন পর্যন্ত। আমরা সাধারণ পরিস্থিতির উপর ভিত্তি করে কনফিগারেশন সুপারিশ প্রদান করব।

1. আবাসিক বিতরণ ফটোভোলটাইক সিস্টেম

এই ধরনের ব্যবহার খুবই সাধারণ, সাধারণত গ্রামাঞ্চলে ভিলা বা স্ব-নির্মিত বাড়ির ছাদে বা দেয়ালে ইনস্টল করা হয়। এটি ছাদে বিভিন্ন অবস্থান থেকে বেশ কয়েকটি ফটোভোলটাইক প্যানেল সংগ্রহ করে এবং মৌলিক বজ্র সুরক্ষা প্রদান করে।

কনফিগারেশন সুপারিশ: বাক্সটি একটি পরিষ্কার চেহারা এবং ছোট আকার, 1-4 স্ট্রিং ইনপুট এবং অত্যন্ত সংবেদনশীল অগ্নি সুরক্ষা পর্যবেক্ষণের সাথে সজ্জিত হওয়া উচিত।

2. শিল্প ও বাণিজ্যিক ছাদ পাওয়ার স্টেশন

এই ক্ষেত্রে, কারখানার ওয়ার্কশপ, লজিস্টিক গুদাম বা বড় শপিং মলের সমতল ছাদে গ্রিড-সংযুক্ত বাক্স ইনস্টল করা হয়। মাঝারি আকারের বিদ্যুৎ উৎপাদন ক্ষমতার জন্য, এটি একটি স্ট্রিং বৈদ্যুতিন সংকেতের মেরু বদল করার আগে কয়েক ডজন ফটোভোলটাইক স্ট্রিংকে প্রাক-একত্রিত করে।

কনফিগারেশন সুপারিশ: বাক্সের উচ্চ জারা প্রতিরোধের প্রয়োজন, 8-16 স্ট্রিং ইনপুট, এবং সাধারণত রক্ষণাবেক্ষণ কর্মীদের মনিটরিং রুমে প্রতিটি শাখার বর্তমান দেখতে সুবিধার জন্য একটি স্মার্ট যোগাযোগ মডিউল অন্তর্ভুক্ত করে।

3. বড় মাপের স্থল-মাউন্ট করা পাওয়ার স্টেশন এবং সৌর মরুভূমি

মরুভূমি, পাহাড় বা বড় খোলা জায়গায় বিতরণ করা সংগ্রহ বাক্সগুলিকে কম্বাইনার বাক্স বলা হয়। প্রাথমিক কম্বাইনার ডিভাইস হিসাবে, তারা হাজার হাজার সৌর প্যানেল থেকে কারেন্ট সংগ্রহ করে এবং এটি একটি কেন্দ্রীভূত বৈদ্যুতিন সংকেতের মেরু বদলাতে প্রেরণ করে।

কনফিগারেশন সুপারিশ: IP66, 1500V উচ্চ-ভোল্টেজ সিস্টেমে নিবেদিত, অ্যান্টি-রিভার্স ডায়োড এবং সুনির্দিষ্ট স্ট্রিং মনিটরিং ফাংশন দিয়ে সজ্জিত, এবং সক্রিয় কুলিং/ব্রিদিং ভালভ বৈশিষ্ট্যযুক্ত।

4. সৌর + আন্তঃসীমান্ত অ্যাপ্লিকেশন পরিস্থিতি

সোলার কারপোর্ট: বৈদ্যুতিক গাড়ির চার্জিং স্টেশনগুলিতে শক্তি সরবরাহ করুন। ডাউনস্ট্রিম চার্জিং স্টেশনগুলিকে সোলার সার্জেস থেকে রক্ষা করতে কার্পোর্ট পিলারগুলিতে জংশন বক্স ইনস্টল করা হয়েছে।

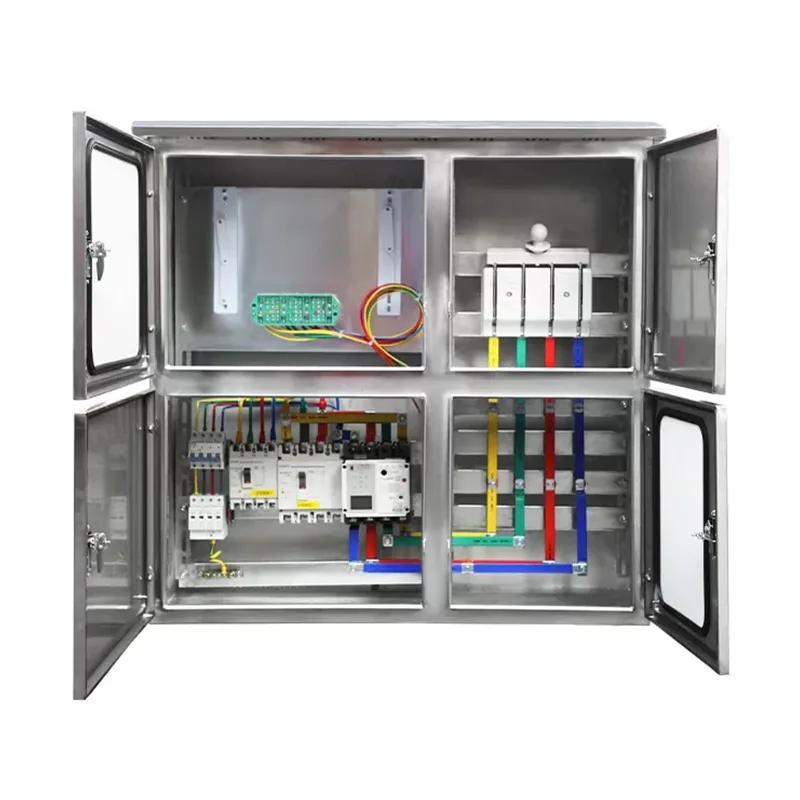

কৃষি সৌর এবং মৎস্য সৌর পরিপূরক সিস্টেম: খামার জমি বা মাছের পুকুরের উপরে বন্ধনীতে ইনস্টল করা। আর্দ্রতা প্রতিরোধের এবং অ্যাসিড/ক্ষার জারা প্রতিরোধের জন্য বিশেষ প্রয়োজনীয়তা বিদ্যমান; স্টেইনলেস স্টীল সুপারিশ করা হয়.

কেন আমাদের চয়ন করুন?

শ্যাংমিং চীনের ওয়েনজু, ইউইকিং থেকে উদ্ভূত, একটি অঞ্চল "চীনের বৈদ্যুতিক রাজধানী" হিসাবে পরিচিত। Yueqing এর বৈদ্যুতিক শিল্প ক্লাস্টারের সু-উন্নত শিল্প চেইন ব্যবহার করে, আমরা একটি কঠোর এবং দক্ষ উত্পাদন এবং মান নিয়ন্ত্রণ ব্যবস্থা প্রতিষ্ঠা করেছি। আমাদের পণ্যের পোর্টফোলিও 200 টিরও বেশি সিরিজ এবং 6000+ মডেল কভার করে, মূলধারার বৈদ্যুতিক মানগুলির সাথে সামঞ্জস্যপূর্ণ।

আমাদের বুদ্ধিমান সম্পূর্ণ সরঞ্জামের সেটগুলি নির্বাচন করা IoT সেন্সিং এবং দূরবর্তী পর্যবেক্ষণ ফাংশনগুলিকে একীভূত করে, তাপমাত্রা, আর্দ্রতা এবং বর্তমানের মতো পরামিতিগুলির রিয়েল-টাইম পর্যবেক্ষণ সক্ষম করে৷ এটি স্থিতিশীল অপারেশন এবং নিরাপদ বিদ্যুৎ সরবরাহ নিশ্চিত করে।
