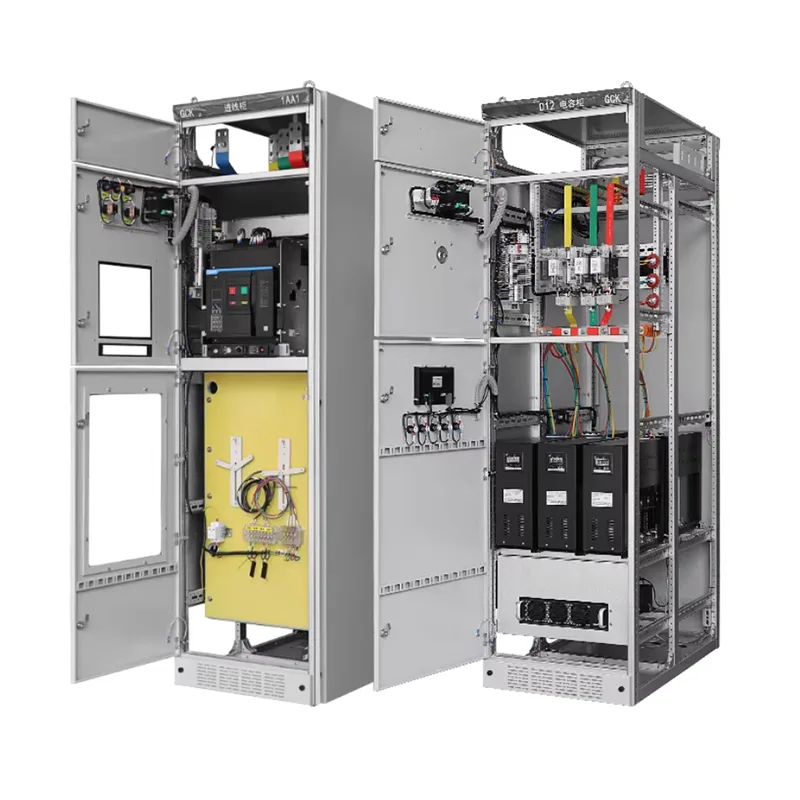

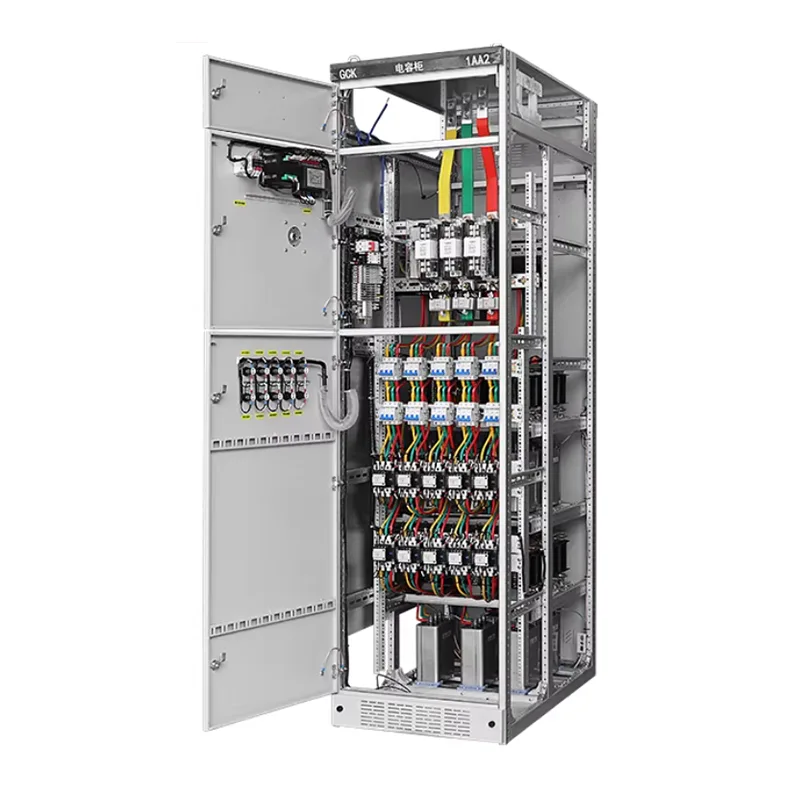

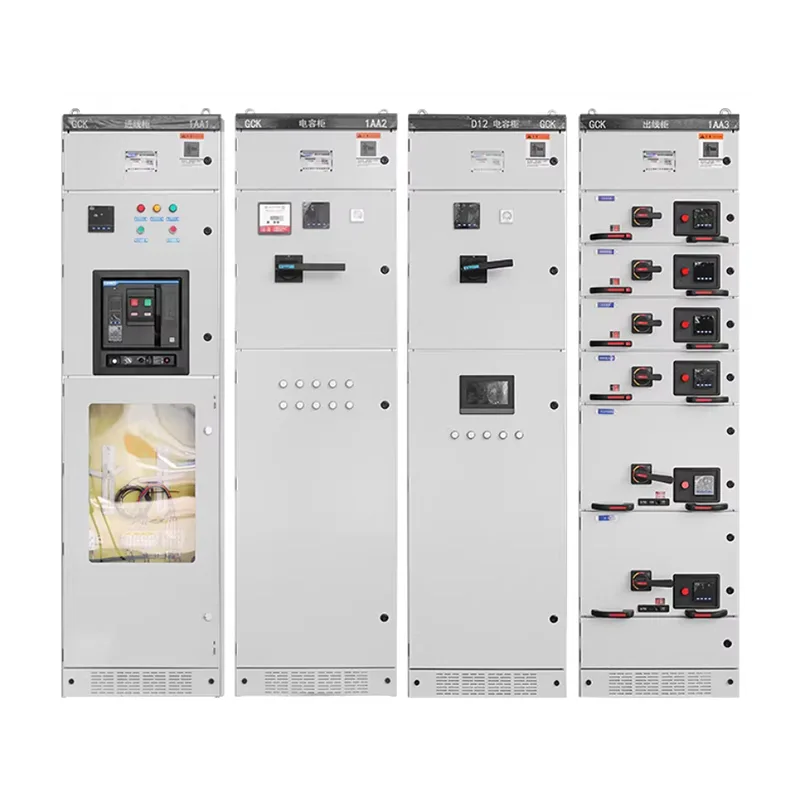

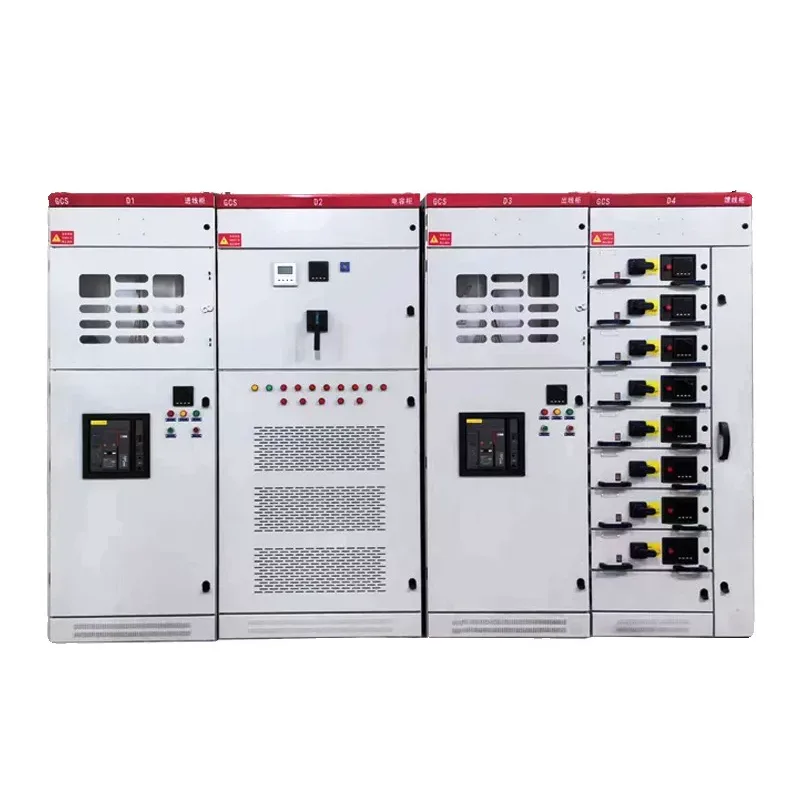

GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার

GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারের একটি সরলীকৃত কাঠামো, ভাল উপাদান সামঞ্জস্য রয়েছে এবং এটি MNS-এর তুলনায় 20%-35% সস্তা, এটি বাজেট-সংবেদনশীল প্রকল্পগুলির জন্য উপযুক্ত করে তোলে। আপনি যদি এই পণ্যটি বেছে নিতে এবং একটি প্রকল্প পরিকল্পনা তৈরি করতে আগ্রহী হন, তাহলে অনুগ্রহ করে নির্দ্বিধায় যোগাযোগ করুন Shangming, Yueqing, Wenzhou, China থেকে একটি নির্ভরযোগ্য সরবরাহকারী৷

পণ্য বৈশিষ্ট্য

GCS লো-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার MNS-এর উচ্চ নির্ভরযোগ্যতাকে GGD-এর পরিচালনার সহজতার সাথে একত্রিত করে, এটিকে অনেক সার্কিট, ঘন ঘন রক্ষণাবেক্ষণ, এবং সামগ্রিক খরচ নিয়ন্ত্রণে ফোকাস সহ লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য আদর্শ করে তোলে।

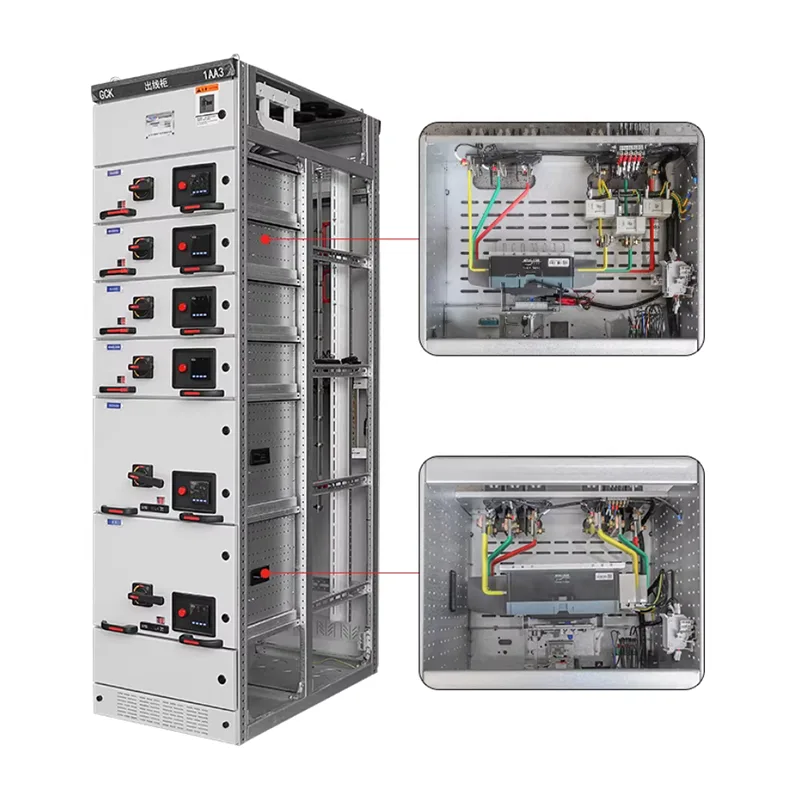

1. মডুলার প্রত্যাহারযোগ্য কাঠামো

GCS কার্যকরী ইউনিটগুলি একটি আদর্শ ড্রয়ার-টাইপ ডিজাইন গ্রহণ করে, যা দ্রুত সন্নিবেশ এবং অপসারণের অনুমতি দেয়। একটি একক সার্কিট ব্যর্থতা বা রক্ষণাবেক্ষণের ক্ষেত্রে, ইউনিটটি অন্য সার্কিটের ক্রিয়াকলাপকে প্রভাবিত না করে, বিদ্যুৎ বিভ্রাটের সময় এবং রক্ষণাবেক্ষণের খরচ কমিয়ে স্বাধীনভাবে প্রত্যাহার করা যেতে পারে।

সুইচগিয়ারের মডুলার ডিজাইন শক্তিশালী বহুমুখিতা প্রদান করে, যা ভবিষ্যতের সম্প্রসারণ বা প্রতিস্থাপনের সুবিধা দেয়।

2. উচ্চ নিরাপত্তা স্তর

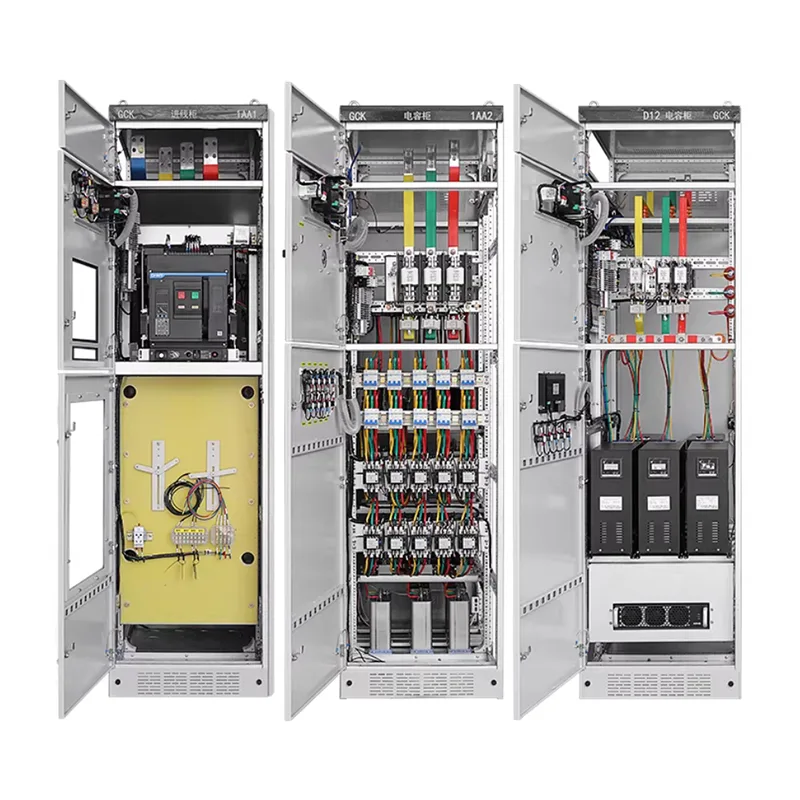

GCS ক্যাবিনেট অভ্যন্তরীণভাবে বিভক্ত: একটি বাসবার কম্পার্টমেন্ট, একটি কার্যকরী ইউনিট বগি এবং একটি তারের বগি। এই কার্যকরী ক্ষেত্রগুলি কার্যকরভাবে বিচ্ছিন্ন করা হয় যাতে দোষের বিস্তার রোধ করা যায়।

আমরা উচ্চ সুরক্ষা স্তরের জন্য বিকল্পগুলিকে সমর্থন করি, যা প্রকৃত অপারেটিং অবস্থার উপর ভিত্তি করে কাস্টমাইজ করা যেতে পারে।

নিরাপত্তা বৈশিষ্ট্যগুলি কর্মক্ষম নিরাপত্তা এবং স্থিতিশীলতা বাড়ায়, শিল্প ও পাবলিক ওয়ার্কস প্রকল্পের বিদ্যুতের প্রয়োজনীয়তা পূরণ করে।

3. সুবিধাজনক রক্ষণাবেক্ষণ এবং অপারেশন

ড্রয়ার ইউনিট পরীক্ষা, কাজ, এবং সংযোগ বিচ্ছিন্ন অবস্থানের বৈশিষ্ট্যগুলি, এমনকি পাওয়ার-অফ বা আংশিকভাবে সক্রিয় অবস্থার মধ্যেও পরিদর্শন এবং প্রতিস্থাপনের অনুমতি দেয়। ওয়্যারিং এবং অপারেটিং স্পেস যুক্তিসঙ্গতভাবে ডিজাইন করা হয়েছে, এটি রক্ষণাবেক্ষণ কর্মীদের জন্য ব্যবহারকারী-বান্ধব এবং ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন হয় এমন সিস্টেমের জন্য উপযুক্ত, যেমন MCC পরিস্থিতি।

4. ব্যাপক প্রযোজ্যতা

জিসিএস ক্যাবিনেটকে ডিস্ট্রিবিউশন ক্যাবিনেট, ফিডার ক্যাবিনেট, মোটর কন্ট্রোল সেন্টার (এমসিসি) ইত্যাদি হিসাবে ব্যবহার করা যেতে পারে, বিভিন্ন বৈদ্যুতিক উপাদানের সংমিশ্রণকে সমর্থন করে এবং বিভিন্ন ক্ষমতা এবং সার্কিট পরিমাণের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিতে পারে। একটি একক সিস্টেম একাধিক অ্যাপ্লিকেশন প্রয়োজনীয়তা কভার করতে পারে।

5. উচ্চ খরচ-কার্যকারিতা

MNS প্রত্যাহারযোগ্য ক্যাবিনেটের তুলনায়, GCS এর একটি সহজ কাঠামো এবং আরও নিয়ন্ত্রণযোগ্য খরচ রয়েছে।

স্থির সুইচগিয়ারের তুলনায়, এটি নিরাপত্তা এবং রক্ষণাবেক্ষণযোগ্যতার ক্ষেত্রে উল্লেখযোগ্য সুবিধা প্রদান করে, এটিকে মাঝারি থেকে বড় আকারের প্রকল্প বা বাজেট-সংবেদনশীল প্রকল্পগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে, কার্যক্ষমতা এবং খরচের মধ্যে ভারসাম্য অর্জন করে।

কিভাবে একটি GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার বজায় রাখা যায়?

এর পরিষেবা জীবন প্রসারিত করতে, ত্রুটিগুলি প্রতিরোধ করতে এবং অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করতে, সঠিক রক্ষণাবেক্ষণ অত্যন্ত গুরুত্বপূর্ণ। Shangming ব্যাপক ডকুমেন্টেশন প্রদান করে এবং কিছু পরামর্শ প্রদান করে।

I. দৈনিক পরিদর্শন

1. অপারেশন ইন্ডিকেটর চেক: ড্রয়ার প্যানেল ইন্ডিকেটর লাইট অস্বাভাবিকভাবে ফ্ল্যাশ করা উচিত নয়; অ্যামিটার কারেন্ট ভারসাম্যপূর্ণ হওয়া উচিত।

2. তাপমাত্রা বৃদ্ধি পরীক্ষা: প্রধান বাসবার সংযোগকারী, ড্রয়ারের প্রাথমিক সংযোগকারী এবং সার্কিট ব্রেকার ইনলেট/আউটলেট টার্মিনালের তাপমাত্রা বৃদ্ধি পরিমাপ করতে একটি হ্যান্ডহেল্ড ইনফ্রারেড থার্মোমিটার ব্যবহার করুন। ≤40K (পরিবেষ্টিত তাপমাত্রায় ≤80℃ +40℃)।

3. অস্বাভাবিক গন্ধ/শব্দ পরীক্ষা: পোড়া গন্ধ, স্রাবের শব্দ, বা গুঞ্জন শব্দের জন্য পরীক্ষা করুন।

4. ডোর সিল এবং ক্লিনিং চেক: ক্যাবিনেটের দরজার সিলগুলি কি পুরানো? অভ্যন্তরীণ ধুলো জমে আছে?

5. ড্রয়ারের অবস্থান পরীক্ষা: সমস্ত ড্রয়ার কি তাদের সংযুক্ত অবস্থানে আছে? তারা কি আলগা?

২. পর্যায়ক্রমিক রক্ষণাবেক্ষণ

ধাপ 1: পাওয়ার অফ প্রস্তুতি। নিশ্চিত করুন যে আপস্ট্রিম পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন হয়েছে এবং ভোল্টেজ পরীক্ষা করুন।

ধাপ 2: রক্ষণাবেক্ষণের জন্য প্রয়োজনীয় ড্রয়ারটিকে খোলা অবস্থানে সরান এবং এটিকে সম্পূর্ণরূপে টেনে আনুন। মনে রাখবেন যে প্রাথমিক প্লাগগুলি স্বয়ংক্রিয়ভাবে সংযোগ বিচ্ছিন্ন হবে; সেকেন্ডারি প্লাগ ম্যানুয়ালি অপসারণ করা যেতে পারে.

ধাপ 3: ড্রয়ার ইউনিট রক্ষণাবেক্ষণ। বিভিন্ন উপাদানের জন্য পরিষ্কার এবং পরীক্ষা সহ বিভিন্ন রক্ষণাবেক্ষণ পদ্ধতি প্রয়োজন।

ধাপ 4: ক্যাবিনেটের অভ্যন্তরীণ রক্ষণাবেক্ষণ

প্রধান বাসবার: আলগা বোল্টের জন্য পরীক্ষা করুন।

উল্লম্ব শাখা বাসবার: জমে থাকা ধুলো পরিষ্কার করুন এবং ক্ষতিগ্রস্থ নিরোধক আবরণগুলি পরীক্ষা করুন।

তারের বগি: তারগুলি সংগঠিত করুন এবং তারের প্রান্তগুলি অতিরিক্ত গরম বা বিবর্ণ হয়েছে কিনা তা পরীক্ষা করুন।

গ্রাউন্ডিং সিস্টেম: PE বাসবার এবং ক্যাবিনেটের মধ্যে গ্রাউন্ডিং প্রতিরোধের পরিমাপ করুন (≤0.1Ω হওয়া উচিত)।

ধাপ 5: কার্যকরী পরীক্ষা

ড্রয়ারটিকে সংযোগ অবস্থানে ফিরিয়ে দিন। পাওয়ার অন করার পরে, পরীক্ষার অবস্থানে কন্ট্রোল সার্কিট পরীক্ষা করুন। কোন অস্বাভাবিকতা নেই তা নিশ্চিত করতে 10 মিনিটের জন্য নো-লোড পরীক্ষা চালান।

মূল রক্ষণাবেক্ষণ সতর্কতা

1. চালিত থাকা অবস্থায় প্রাথমিক মডিউলগুলি কখনই প্লাগ বা আনপ্লাগ করবেন না৷

প্রাথমিক মডিউলগুলি প্রধান সার্কিটে উচ্চ কারেন্ট বহন করে এবং ড্রয়ারটি খোলা অবস্থানে থাকা এবং সিস্টেমটি বন্ধ হওয়ার পরেই পরিচালনা করা আবশ্যক।

অন্যথায়, এটি একটি বৈদ্যুতিক চাপ সৃষ্টি করতে পারে, যার ফলে ব্যক্তিগত আঘাত বা সরঞ্জামের ক্ষতি হতে পারে।

2. বিভিন্ন আকারের ড্রয়ার মিশ্রিত করবেন না।

GCS ড্রয়ারগুলি 1/2, 1, 2, এবং 3 ইউনিট আকারে ডিজাইন করা হয়েছে, উচ্চতাগুলি প্রাথমিক মডিউল অবস্থানগুলির সাথে কঠোরভাবে সম্পর্কিত।

ভুল ইন্সটলেশন মডিউল মিসলাইনমেন্ট, দুর্বল যোগাযোগ এবং অতিরিক্ত গরমের দিকে পরিচালিত করবে।

3. নিয়মিত ফাইভ-প্রুফ ইন্টারলক চেক করুন।

পরীক্ষা: সার্কিট ব্রেকার বন্ধ থাকলে, ড্রয়ারটি কি বের করা যাবে? এটা উচিত নয়।

ইন্টারলক ব্যর্থ হলে, অবিলম্বে ব্যবহার বন্ধ করুন এবং ভুল কাজ রোধ করতে মেরামত করুন।

4. আর্দ্র পরিবেশে অ্যান্টি-কনডেনসেশন ব্যবস্থা উন্নত করুন।

যদি আপনার প্রকল্পটি বর্ষাকালে বা জলের প্ল্যান্টে অবস্থিত হয়, তাহলে মাসিক হিটারের অপারেশন পরীক্ষা করুন।

সমাধান নিশ্চিত করার সময়, আপনি স্বয়ংক্রিয় স্টার্ট-স্টপের জন্য একটি বুদ্ধিমান ঘনীভবন নিয়ামক ইনস্টল করতে বেছে নিতে পারেন।

FAQ

প্রশ্ন: একটি সুইচগিয়ার ক্যাবিনেট কাস্টমাইজ করার সময়, আমি কীভাবে একটি ফিক্সড টাইপ (GGD) বা প্রত্যাহারযোগ্য টাইপ (GCS/MNS) এর মধ্যে নির্বাচন করব?

উত্তর: GGD উপযুক্ত যখন: সীমিত বাজেট, একক লোড, বিদ্যুৎ বিভ্রাট রক্ষণাবেক্ষণের জন্য ভাতা, বা কঠোর পরিবেশ; স্থির তারের এই ক্ষেত্রে আরো নির্ভরযোগ্য.

GCS/MNS উপযুক্ত যখন: কোর প্রোডাকশন লাইনগুলি উল্লেখযোগ্য বিদ্যুৎ বিভ্রাট, সীমিত স্থান সহ অসংখ্য সার্কিট, দ্রুত লাইভ-লাইন রক্ষণাবেক্ষণের প্রয়োজন এবং উচ্চ অটোমেশন এবং বুদ্ধিমত্তাকে অগ্রাধিকার দেয়।

প্রশ্ন: উচ্চতা কীভাবে সুইচগিয়ার কাস্টমাইজেশনকে প্রভাবিত করে?

উত্তর: 1000 মিটারের বেশি উচ্চতায়, পাতলা বাতাস তাপ অপচয় এবং নিরোধক ক্ষমতা হ্রাস করে।

কাস্টমাইজেশনের সময় আপনাকে অবশ্যই আমাদের জানাতে হবে যদি আপনার বাছাইয়ের সময় বাতাসের ব্যবধান, উচ্চ-গ্রেডের ইনসুলেটর বা ডেরেটিংয়ের প্রয়োজন হয়।

প্রশ্ন: GCS লো-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারের ড্রয়ারগুলি কেন কখনও কখনও বের করা বা ঢোকানো কঠিন হয়?

উত্তর: গাইড রেলের বিকৃতি: এটি ইনস্টলেশনের সময় অসম ভিত্তির কারণে হতে পারে, যা ক্যাবিনেটের বিকৃতি ঘটায়।

ইন্টারলকিং: সার্কিট ব্রেকার সম্পূর্ণরূপে খোলা অবস্থায় আছে কিনা তা পরীক্ষা করুন। নিরাপত্তার জন্য, সার্কিট ব্রেকার নিযুক্ত হলে যান্ত্রিক ইন্টারলক ড্রয়ারটিকে লক করবে।

তৈলাক্তকরণ ব্যর্থতা: দীর্ঘ সময় ধরে রক্ষণাবেক্ষণের অভাবে যান্ত্রিক প্রক্রিয়া শক্ত হয়ে যেতে পারে। জোর করে ড্রয়ার ধাক্কা বা টান না; যেকোনো বিদেশী বস্তু অপসারণ করুন এবং উপযুক্ত পরিমাণে লুব্রিকেন্ট প্রয়োগ করুন।
