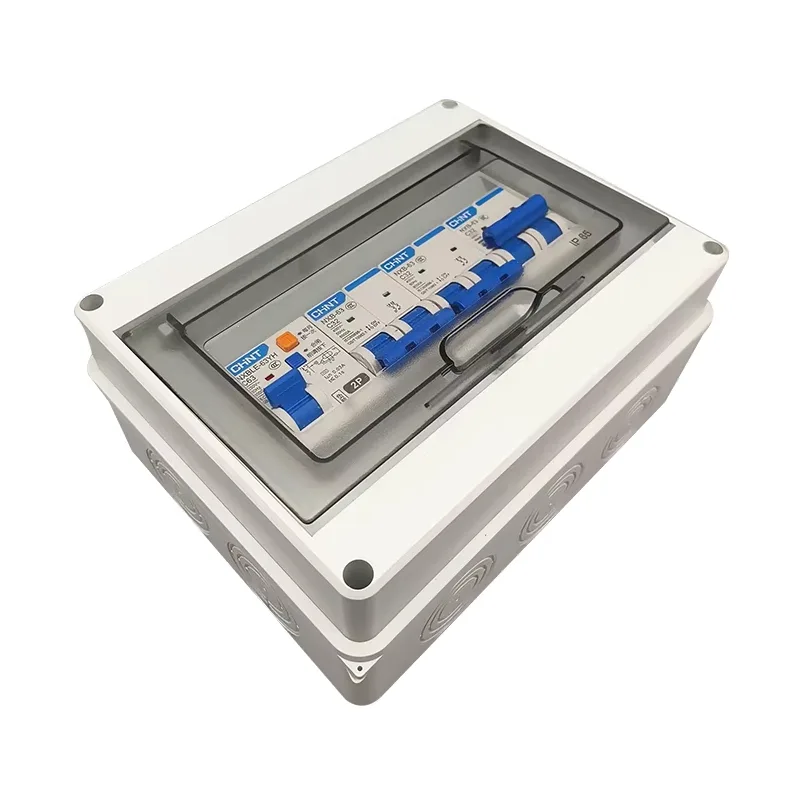

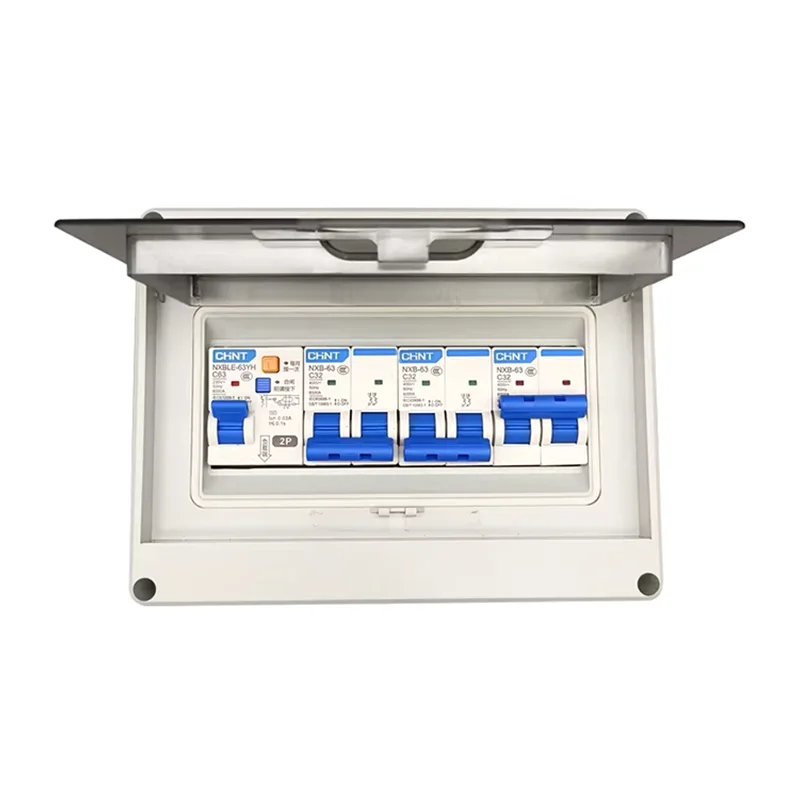

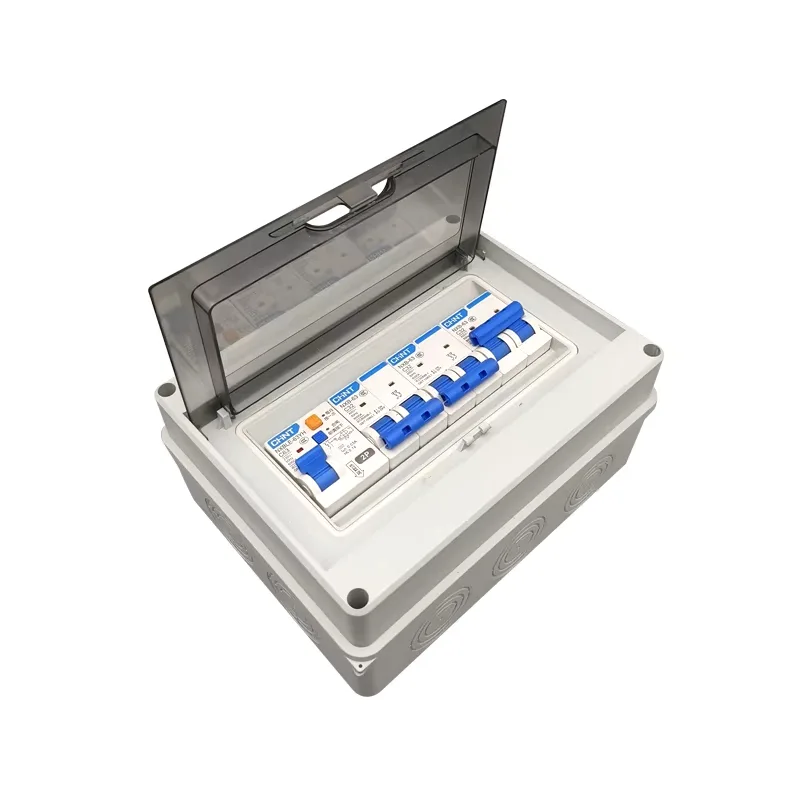

এয়ার সার্কিট ব্রেকার ডিস্ট্রিবিউশন বক্স

আপনার এয়ার সার্কিট ব্রেকার ডিস্ট্রিবিউশন বক্স সরবরাহকারী হিসেবে শ্যাংমিং নামক একটি চীনা কোম্পানিকে বেছে নেওয়া আপনাকে প্রযুক্তিগত সহায়তা এবং প্রতিযোগিতামূলক মূল্যে অ্যাক্সেস প্রদান করবে। এই ডিস্ট্রিবিউশন বক্স বুদ্ধিমান পর্যবেক্ষণ এবং রিমোট কন্ট্রোল সমর্থন করে।

প্রধান ফাংশন

প্রধান পাওয়ার কন্ট্রোল: লো-ভোল্টেজ সিস্টেমের জন্য প্রধান ইনকামিং সুইচ হিসাবে, এয়ার সার্কিট ব্রেকার ডিস্ট্রিবিউশন বক্স পুরো বিল্ডিং বা প্রোডাকশন লাইনের জন্য প্রধান পাওয়ার সুইচ নিয়ন্ত্রণ করার জন্য দায়ী, পুরো পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের চালু/বন্ধ অবস্থা নিয়ন্ত্রণ করে।

একাধিক সুরক্ষা: সরঞ্জামগুলি সুনির্দিষ্ট তিন-পর্যায়ের সুরক্ষা প্রদান করে: দীর্ঘ-বিলম্ব ওভারলোড, শর্ট-সার্কিট শর্ট-বিলম্ব, শর্ট-সার্কিট তাত্ক্ষণিক, এবং গ্রাউন্ড ফল্ট সুরক্ষা।

পাওয়ার মনিটরিং: এয়ার সার্কিট ব্রেকার রিয়েল-টাইম ডেটা যেমন ভোল্টেজ, কারেন্ট, ফ্রিকোয়েন্সি এবং পাওয়ার ফ্যাক্টর প্রদর্শন করতে একটি বুদ্ধিমান নিয়ামককে সংহত করতে পারে।

হায়ারার্কিক্যাল ইন্টারলকিং: এয়ার সার্কিট ব্রেকার ডিস্ট্রিবিউশন বক্সটি যৌক্তিকভাবে আপস্ট্রিম ট্রান্সফরমার বা ডাউনস্ট্রীম ব্রাঞ্চ ক্যাবিনেটের সাথে ইন্টারলক করা যেতে পারে যাতে ক্যাসকেডিং ট্রিপিং বৃহৎ আকারের বিদ্যুৎ বিভ্রাট, তারগুলি, সরঞ্জাম এবং কর্মীদের নিরাপত্তা রক্ষা করা থেকে রোধ করা যায়।

পণ্যের তুলনা: এয়ার সার্কিট ব্রেকার ডিস্ট্রিবিউশন বক্স বনাম স্ট্যান্ডার্ড ডিস্ট্রিবিউশন বক্স

কিভাবে সঠিক এয়ার সার্কিট ব্রেকার ডিস্ট্রিবিউশন বক্স স্পেসিফিকেশন নির্বাচন করবেন?

সঠিক নির্বাচন পরবর্তী ইনস্টলেশন, রক্ষণাবেক্ষণ, কর্মক্ষমতা এবং জীবনকাল উন্নত করবে। শ্যাংমিং, এয়ার সার্কিট ব্রেকার ডিস্ট্রিবিউশন বাক্সের প্রস্তুতকারক হিসাবে, একটি আদর্শ নির্বাচন প্রক্রিয়ার উপর ভিত্তি করে পরামর্শ প্রদান করে: অ্যাপ্লিকেশন → ভোল্টেজ → বর্তমান → শর্ট-সার্কিট ক্ষমতা → কাঠামোগত ফর্ম → ক্যাবিনেটের বৈশিষ্ট্য → বহির্গামী লাইন স্কিম → বুদ্ধিমান কনফিগারেশন → পরিবেশগত যাচাইকরণ।

I. আবেদনটি স্পষ্ট করুন

স্পেসিফিকেশন নির্বাচন করার আগে, প্রথমে আপনার সিস্টেমে এয়ার সার্কিট ব্রেকার ডিস্ট্রিবিউশন বক্সের কার্যকারিতা নির্ধারণ করুন।

লো-ভোল্টেজ প্রধান ইনকামিং লাইন ডিস্ট্রিবিউশন বক্স: সম্পূর্ণ লো-ভোল্টেজ সিস্টেমের জন্য প্রধান সুইচ হিসাবে কাজ করে, সর্বাধিক লোড এবং সর্বাধিক শর্ট-সার্কিট কারেন্টের সাথে সম্পর্কিত।

বাস টাই বিতরণ বাক্স: দুটি বাসবার বিভাগের মধ্যে সংযোগের জন্য ব্যবহৃত হয়; মূল বিবেচনা টাই ক্ষমতা এবং অপারেটিং ফ্রিকোয়েন্সি হয়.

গুরুত্বপূর্ণ লোড ফিডার ডিস্ট্রিবিউশন বক্স: গুরুত্বপূর্ণ সরঞ্জামগুলিকে শক্তিশালী করে, উচ্চ নির্ভরযোগ্যতা এবং নির্বাচনী সুরক্ষা প্রয়োজন৷

বিভিন্ন অ্যাপ্লিকেশন উল্লেখযোগ্যভাবে ভিন্ন স্পেসিফিকেশন প্রয়োজন; এই প্রথম ধাপ.

২. রেটেড ভোল্টেজ এবং সিস্টেমের ধরন নির্ধারণ করুন

সাধারণ রেটেড ভোল্টেজ: AC 380V / 400V / 690V, অবশ্যই অন-সাইট পাওয়ার সাপ্লাই সিস্টেমের সাথে সামঞ্জস্যপূর্ণ হতে হবে।

সিস্টেমের ধরন: তিন-ফেজ তিন-তার/ তিন-ফেজ চার-তার। অনুগ্রহ করে নিশ্চিত করুন যে একটি নিরপেক্ষ (N) লাইন এবং একটি প্রতিরক্ষামূলক আর্থ (PE) লাইন প্রয়োজন কিনা।

ভুল ভোল্টেজ এবং সিস্টেমের ধরন সরাসরি সরঞ্জামকে অব্যবহারযোগ্য করে তুলবে।

III. গণনা করুন এবং রেট করা বর্তমান নির্বাচন করুন

প্রকৃত লোড কারেন্ট গণনা করুন এবং সর্বাধিক যুগপত অপারেটিং অবস্থার উপর ভিত্তি করে সমস্ত ডাউনস্ট্রিম সার্কিটের ডিজাইন কারেন্ট সংক্ষিপ্ত করুন।

নির্বাচন করার সময়, আমরা একটি যুক্তিসঙ্গত মার্জিন সংরক্ষণ করার সুপারিশ করি, সাধারণত 10%–30% ভবিষ্যতের সম্প্রসারণের জন্য।

সাধারণ ACB রেট করা বর্তমান রেটিং: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A৷

নীতিগতভাবে, দীর্ঘমেয়াদী অপারেটিং কারেন্ট ACB রেট করা কারেন্টের ≤ 80%–90% হওয়া উচিত।

IV শর্ট সার্কিট ব্রেকিং ক্ষমতা পরীক্ষা করা হচ্ছে

সার্কিট ব্রেকার নির্বাচন করার সময় অনেক গ্রাহক এই বিষয়টি উপেক্ষা করেন, কিন্তু এটি অত্যন্ত গুরুত্বপূর্ণ। অপর্যাপ্ত ব্রেকিং ক্ষমতা গুরুতর নিরাপত্তা বিপত্তি সৃষ্টি করতে পারে।

ইনস্টলেশন পয়েন্টে শর্ট-সার্কিট কারেন্ট নির্ধারণ করতে হবে, ট্রান্সফরমারের ক্ষমতা, প্রতিবন্ধকতা এবং তারের দৈর্ঘ্য থেকে গণনা করতে হবে।

একটি ম্যাচিং ব্রেকিং ক্ষমতা নির্বাচন করুন: Icu / Ics ≥ সিস্টেমের সর্বোচ্চ শর্ট-সার্কিট কারেন্ট।

সাধারণ রেটিং: 50kA, 65kA, 80kA, 100kA।

V. সার্কিট ব্রেকার স্ট্রাকচার নির্বাচন করা

স্থায়ী ACB: কম খরচে, রক্ষণাবেক্ষণের জন্য বিদ্যুৎ বিভ্রাট প্রয়োজন।

ড্রয়ার-টাইপ ACB: সুবিধাজনক রক্ষণাবেক্ষণ, নিরবচ্ছিন্ন রক্ষণাবেক্ষণ সমর্থন করে, সাধারণত শিল্প প্রকল্পে ব্যবহৃত হয়।

VI. ডিস্ট্রিবিউশন বক্স ক্যাবিনেটের স্পেসিফিকেশন এবং স্ট্রাকচার নির্ধারণ করা

ক্যাবিনেটের মাত্রা ACB স্পেসিফিকেশন, বাসবারের ক্ষমতা এবং বহির্গামী সার্কিটের সংখ্যার উপর নির্ভর করে। প্রধান প্রকারগুলি হল প্রাচীর-মাউন্ট করা এবং মেঝে-স্ট্যান্ডিং।

সুরক্ষা রেটিং: ইনডোর: IP30 / IP40; আউটডোর: IP54 / IP65।

VII. বাসবার এবং আউটগোয়িং লাইন কনফিগারেশন নির্বাচন

বাসবার স্পেসিফিকেশন রেট করা বর্তমান এবং তামার বাসবার ক্রস-সেকশনের উপর ভিত্তি করে নির্বাচন করা উচিত, তাপমাত্রা বৃদ্ধি এবং দীর্ঘমেয়াদী অপারেশন বিবেচনা করে।

বহির্গামী লাইন সার্কিট প্রকার: MCCB আউটগোয়িং লাইন, MCB বহির্গামী লাইন, সরাসরি তারের বহির্গামী লাইন।

একটি ব্যাকআপ সার্কিট প্রয়োজন? যদি তাই হয়, ভবিষ্যতে ক্ষমতা সম্প্রসারণের জন্য জায়গা সংরক্ষণ করুন।

অষ্টম। বুদ্ধিমান বৈশিষ্ট্য এবং আনুষঙ্গিক কনফিগারেশন

ঐচ্ছিক ফাংশন অন্তর্ভুক্ত: বর্তমান, ভোল্টেজ, এবং শক্তি পর্যবেক্ষণ; যোগাযোগ ইন্টারফেস; দূরবর্তী খোলা এবং বন্ধ; ফল্ট অ্যালার্ম এবং স্থিতি প্রতিক্রিয়া।

কারখানা, ডেটা সেন্টার এবং পাবলিক বিল্ডিং প্রকল্পগুলির জন্য বুদ্ধিমান প্রকারের সুপারিশ করা হয়।

IX. পরিবেশগত এবং ব্যবহারের শর্ত যাচাইকরণ

নিম্নলিখিত পরিবেশগত কারণগুলি নিশ্চিত করুন:

পরিবেষ্টিত তাপমাত্রা (উচ্চ তাপমাত্রার জন্য ডিরেটিং প্রয়োজন)

ইনস্টলেশন উচ্চতা

ধুলো, আর্দ্রতা বা ক্ষয়কারী গ্যাসের উপস্থিতি

সিসমিক ডিজাইন কি প্রয়োজন?
