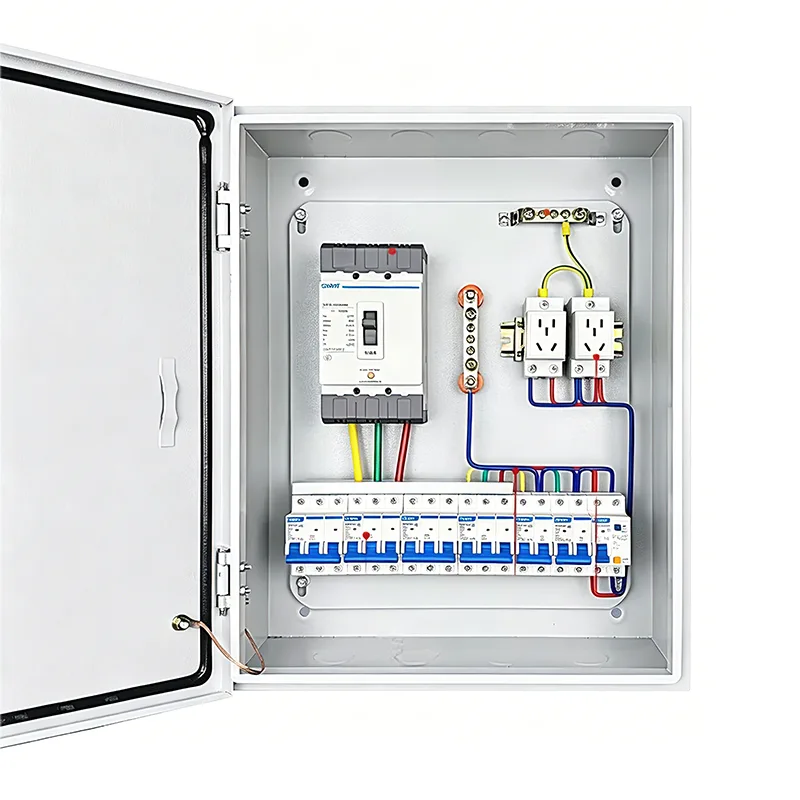

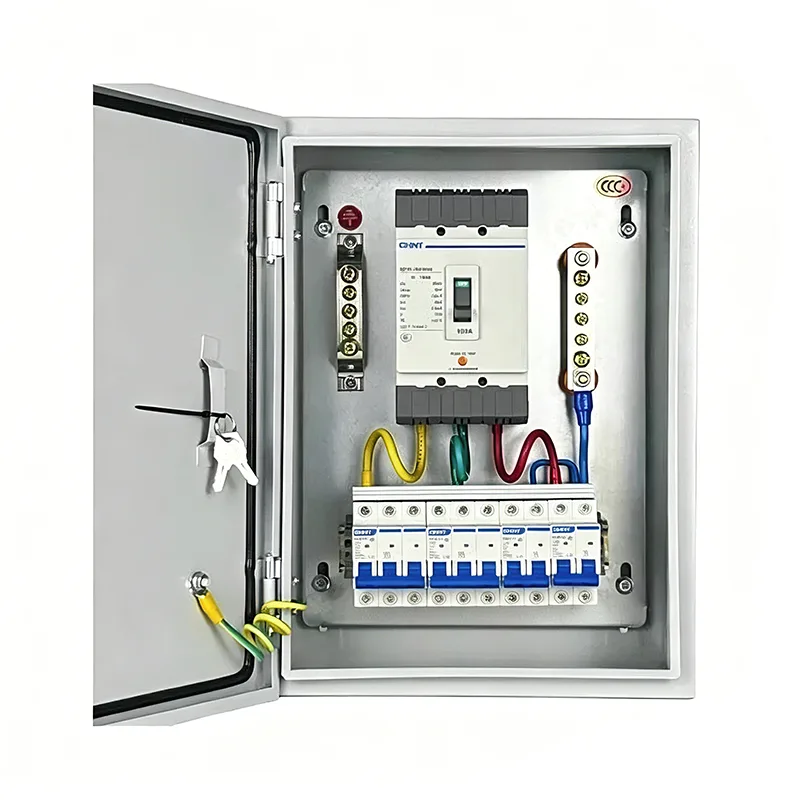

পাওয়ার ডিস্ট্রিবিউশন বক্সের ছোট সম্পূর্ণ সেট

পাওয়ার ডিস্ট্রিবিউশন বক্সের ছোট সম্পূর্ণ সেট একটি নির্দিষ্ট সার্কিট স্কিম অনুযায়ী বিভিন্ন বৈদ্যুতিক উপাদানকে একীভূত করে, একটি ছোট ধাতব ক্যাবিনেটের মধ্যে ইনস্টল করা হয়। যদিও ছোট, এটি একটি সম্পূর্ণ পাওয়ার সিস্টেম ইউনিট। Shangming এই পণ্যের সরবরাহকারী, এবং আমরা অন্যান্য বিভিন্ন ধরণের বিতরণ ক্যাবিনেট এবং বাক্স সরবরাহ করি।

পণ্য রচনা

Shangming এর পাওয়ার ডিস্ট্রিবিউশন বক্সের ছোট সম্পূর্ণ সেটে উন্নত ডিজাইন এবং নির্ভরযোগ্য মানের বৈশিষ্ট্য রয়েছে। উপাদান অনুসারে, এই সিরিজটি কেবল একাধিক বিতরণ বাক্সের সংগ্রহ নয়, বরং বৈদ্যুতিক সিস্টেমের যুক্তি, কার্যকরী বিভাগ এবং ইনস্টলেশন সমন্বয়ের উপর ভিত্তি করে বৈজ্ঞানিকভাবে কনফিগার করা একটি মডুলার ইউনিট সংগ্রহ।

1. বক্স সমর্থন সিস্টেম

এই অংশটি বাক্সের শারীরিক সুরক্ষার জন্য দায়ী।

শেল: সাধারণত কোল্ড-রোল্ড স্টিল প্লেট বা স্টেইনলেস স্টিল দিয়ে তৈরি।

মাউন্টিং রেল: সার্কিট ব্রেকার এবং অন্যান্য উপাদান দ্রুত মাউন্ট করার জন্য মানক ধাতব রেলগুলি বক্সের ভিতরে অনুভূমিকভাবে সাজানো হয়।

প্যানেল: একটি দরজা দিয়ে সজ্জিত; একটি কাস্টমাইজেবল দেখার জানালার দরজা উপলব্ধ, শুধুমাত্র সার্কিট ব্রেকার অপারেটিং হ্যান্ডেলটি লাইভ যন্ত্রাংশের সাথে দুর্ঘটনাজনিত যোগাযোগ প্রতিরোধ করার জন্য উন্মুক্ত করে।

2. প্রাথমিক বিতরণ ব্যবস্থা

প্রাথমিক বিতরণ ব্যবস্থা শক্তি বিতরণ পরিচালনা করে, নিয়ন্ত্রণ এবং সুরক্ষা প্রদান করে।

প্রধান সার্কিট ব্রেকার: পুরো বাক্সের জন্য প্রধান নিয়ন্ত্রণ সুইচ, জরুরী বিদ্যুৎ বিভ্রাট বা রক্ষণাবেক্ষণের জন্য ব্যবহৃত হয়।

মিনিয়েচার সার্কিট ব্রেকার: প্রতিটি শাখা সার্কিটের জন্য ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা প্রদান করে।

রেসিডুয়াল কারেন্ট ডিভাইস (RCD): কারেন্ট লিকেজ মনিটর করে এবং বৈদ্যুতিক শক ঝুঁকির ক্ষেত্রে তাৎক্ষণিকভাবে বিদ্যুৎ বন্ধ করে দেয়।

ঢেউ রক্ষক: বজ্রপাত বা পাওয়ার গ্রিড ওঠানামা দ্বারা উত্পন্ন তাত্ক্ষণিক উচ্চ ভোল্টেজ শোষণ করে, ডাউনস্ট্রিম নির্ভুল বৈদ্যুতিক যন্ত্রপাতি রক্ষা করে।

3. অক্জিলিয়ারী এবং মনিটরিং সিস্টেম

ইন্ডিকেটর লাইট: অপারেশনের জন্য লাল, থামার জন্য সবুজ, ফল্টের জন্য হলুদ, বর্তমান পাওয়ার স্ট্যাটাস প্রদর্শন করে।

মিটারিং যন্ত্র: ভোল্টেজ, কারেন্ট বা বিদ্যুৎ খরচ নিরীক্ষণের জন্য ছোট ডিআইএন রেল-মাউন্ট করা শক্তি মিটার।

টার্মিনাল ব্লক: বাহ্যিক লোড তারের পরিষ্কার সংযোগের জন্য, ভবিষ্যতের রক্ষণাবেক্ষণের সুবিধা।

4. বৈদ্যুতিক সংযোগ এবং আনুষাঙ্গিক

বাসবার: চিরুনি-আকৃতির বা কাঁটা-আকৃতির তামার বাসবার, অগোছালো জাম্পার প্রতিস্থাপন করে, সার্কিট ব্রেকারগুলির মধ্যে সংযোগগুলিকে আরও কমপ্যাক্ট করে এবং তাপ উত্পাদন হ্রাস করে।

গ্রাউন্ডিং এবং নিরপেক্ষ বাসবার: সমস্ত সার্কিটের নিরপেক্ষ এবং গ্রাউন্ড তারগুলিকে কেন্দ্রীয়ভাবে সংযুক্ত করতে উত্সর্গীকৃত তামার স্ট্রিপ ব্যবহার করে।

অভ্যন্তরীণ তারের জোতা: শিখা-প্রতিরোধী তারগুলি বর্তমান রেটিং প্রয়োজনীয়তা পূরণ করে, পরিষ্কার তারের নম্বর চিহ্ন সহ তারের ট্রেগুলির মাধ্যমে রুট করা হয়।

কিভাবে সঠিক সম্পূর্ণ ডিস্ট্রিবিউশন বক্স নির্বাচন করবেন?

একটি প্রজেক্ট শুরু করার আগে, সম্পূর্ণ ডিস্ট্রিবিউশন বক্স কনফিগারেশন সঠিকভাবে সনাক্ত করা অত্যন্ত গুরুত্বপূর্ণ। অনুপযুক্ত নির্বাচন কার্যকরী অপ্রয়োজনীয়তা, নষ্ট খরচ, ইনস্টলেশন অসুবিধা, বা সীমিত ভবিষ্যত সম্প্রসারণ হতে পারে।

ধাপ 1: অ্যাপ্লিকেশন পরিস্থিতি এবং লোড বৈশিষ্ট্য সংজ্ঞায়িত করুন

নিম্নলিখিত প্রশ্ন নিশ্চিত করুন:

1. কোথায় ব্যবহার করা হবে?

ইনডোর শুকানোর ওয়ার্কশপ → IP40 যথেষ্ট

আউটডোর/পাম্প রুম/সমুদ্র তীর → IP54/IP65, স্টেইনলেস স্টীল উপাদান প্রয়োজন

2. কি সরঞ্জাম এটি শক্তি হবে?

আলো/সকেট: একক-ফেজ, কম কারেন্ট (≤32A)

মোটর/ওয়েল্ডিং মেশিন: থ্রি-ফেজ, হাই কারেন্ট (≥32A), থার্মাল রিলে/দূষক প্রয়োজন

স্মার্ট ডিভাইস: 24V ডিসি, যোগাযোগ ইন্টারফেস প্রয়োজন

3. স্বয়ংক্রিয় নিয়ন্ত্রণ প্রয়োজন?

ম্যানুয়াল স্টার্ট/স্টপ → বেসিক পাওয়ার বক্স

স্বয়ংক্রিয় লজিক/রিমোট মনিটরিং → পিএলসি/এইচএমআই বক্স প্রয়োজন

ধাপ 2: বৈদ্যুতিক পরামিতি গণনা করুন এবং ক্ষমতা নির্ধারণ করুন

1. মোট লোড অনুমান

সমস্ত বৈদ্যুতিক সরঞ্জামের শক্তি (kW) এবং অপারেটিং ভোল্টেজ তালিকাভুক্ত করুন। আপনার অসুবিধা হলে, Shangming এর প্রযুক্তিগত দল আপনাকে নিশ্চিত করতে সাহায্য করতে পারে।

একটি যুগপত ফ্যাক্টর Kx = 0.7–0.9 বিবেচনা করে মোট বর্তমান গণনা করুন;

উদাহরণ:

3 x 5.5kW মোটর (380V) → একক মোটর কারেন্ট ≈ 11A, মোট কারেন্ট ≈ 3 × 11 × 0.8 = 26.4A;

আলো 5kW (220V) → বর্তমান ≈ 23A;

প্রধান ইনকামিং লাইন প্রস্তাবিত ≥63A।

2. শাখা সার্কিট পরিকল্পনা

হস্তক্ষেপ এড়াতে প্রতিটি ধরনের লোডের একটি স্বাধীন সার্কিট থাকা উচিত। একক সার্কিট কারেন্ট ≤ সার্কিট ব্রেকারের রেট করা মানের 80%।

গুরুত্বপূর্ণ যন্ত্রপাতির জন্য আলাদা সার্কিট + ইউপিএস থাকার পরামর্শ দেওয়া হয়।

ধাপ 3: ঘেরের সংখ্যা এবং সংমিশ্রণ নির্ধারণ করুন

সহজ দৃশ্য: 1 সমন্বিত ঘের

মাঝারি-জটিল দৃশ্যকল্প: 2-3 ঘের

উচ্চ জটিলতা এবং উচ্চ নিরাপত্তা প্রয়োজনীয়তা: 3-6 ঘের

ধাপ 4: সুরক্ষা স্তর এবং উপাদান নির্বাচন করুন

শ্যাংমিং-এর পণ্যগুলি IP30 থেকে IP66 পর্যন্ত সুরক্ষা স্তর সরবরাহ করে এবং উপকরণগুলির মধ্যে রয়েছে কোল্ড-রোল্ড স্টিল এবং স্টেইনলেস স্টীল।

আপনার যদি নিরাপত্তা এবং বুদ্ধিমত্তার প্রয়োজনীয়তা থাকে এবং নির্দিষ্ট ইনস্টলেশন অবস্থানের উপর ভিত্তি করে ভবিষ্যতের রক্ষণাবেক্ষণের সুবিধার উন্নতি করতে চান, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন। শ্যাংমিং সম্ভাব্যতা পর্যালোচনা করবে এবং অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তার ভিত্তিতে 1-2 কার্যদিবসের মধ্যে একটি উদ্ধৃতি এবং নমুনা সরবরাহ করবে।

FAQ

প্রশ্ন: কেন একটি বড় ক্যাবিনেটের পরিবর্তে পাওয়ার ডিস্ট্রিবিউশন বক্সের একটি ছোট সম্পূর্ণ সেট বেছে নিন?

উত্তর: ছোট, সম্পূর্ণ বন্টন বাক্সগুলি প্রকৃত প্রয়োজন অনুসারে বিভিন্ন কার্যকরী ঘেরের সাথে নমনীয়ভাবে মিলিত হতে পারে। কিছু কেবল এবং উপাদান কারখানায় পূর্ব-সংহত করা হয়, যা সাইটে ইনস্টলেশনকে সহজ এবং দ্রুত করে এবং সীমাবদ্ধ বা অনিয়মিত স্থানগুলির জন্য উপযুক্ত করে। রক্ষণাবেক্ষণের সময়, কার্যকরী জোনিং পরিষ্কারভাবে সংজ্ঞায়িত করা হয়, সমস্যা সমাধান এবং মেরামতের সুবিধা দেয়।

প্রশ্নঃ কিভাবে দৈনিক রক্ষণাবেক্ষণ এবং পরিদর্শন করবেন?

উত্তর: সমস্ত সার্কিট ব্রেকার এবং কন্টাক্টরের অপারেটিং স্ট্যাটাস ত্রৈমাসিক চেক করুন যাতে কোনো অতিরিক্ত গরম বা ঢিলা হয় না।

ঘেরের ভিতরে জমে থাকা ধুলো, বিশেষ করে কুলিং ফ্যান এবং ফিল্টার নিয়মিত পরিষ্কার করুন। বার্ধক্য এবং ক্র্যাকিংয়ের জন্য দরজার ফ্রেমের সিলগুলি পরীক্ষা করুন এবং প্রয়োজনে সেগুলি প্রতিস্থাপন করুন।

ট্রেসেবিলিটির জন্য প্রতিটি রক্ষণাবেক্ষণের পরে পরিদর্শন ফলাফল এবং সংশোধনমূলক ক্রিয়া রেকর্ড করুন।
